Thông số nào quyết định cấu hình thang máy tải hàng?

Cấu hình cần dựa trên loại và kích thước hàng, tải trọng lớn nhất, cách bốc xếp, tần suất vận hành, số điểm dừng, hành trình, mặt bằng hố thang, nguồn điện và yêu cầu phòng cháy chữa cháy.

Dải tải trọng tham khảo của thang máy tải hàng Tân Long là bao nhiêu?

Catalogue Tân Long 2026 nêu dải tải trọng tham khảo 300–10.000 kg và hành trình tham khảo 3–50 m. Thông số cuối cùng phải được xác nhận theo hàng hóa, mặt bằng, tần suất vận hành và hồ sơ kỹ thuật của từng công trình.

Giải pháp vận chuyển công nghiệp

Thang máy tải hàng cho nhà máy và kho công nghiệp

Q: Cửa 4 cánh và 6 cánh mở tim khác nhau thế nào?

Cả hai đều mở đối xứng từ tâm nhưng khác số tấm và cách xếp cánh. Việc chọn cần căn cứ khẩu độ cửa, không gian xếp cánh, kết cấu và kích thước hàng hóa.

Tải trọng tham khảo 300–10.000 kg, hành trình 3–50 m. Kích thước cabin, khẩu độ cửa và hệ truyền động được tính toán theo tải trọng, kích thước kiện hàng, thiết bị bốc xếp và tần suất vận hành.

Nhận phương án kỹ thuật Gọi tư vấn036 769 1368

Nhà máy & kho vận
Tính toán theo tải trọng thực tế
Bản vẽ trước chế tạo

Minh họa thang máy tải hàng trong không gian nhà xưởng — Phối cảnh nhận diện giải pháp

Khảo sát đúng nhu cầuHàng hóa, lối tiếp cận và tần suất

Thiết kế đồng bộCabin, cửa, hố thang và điều khiển

Gia công theo bản vẽChốt cấu hình trước khi sản xuất

Hồ sơ theo cấu hìnhĐối chiếu đúng phạm vi dự án

Cấu hình cửa tầng

Bốn phương án cửa cho thang máy tải hàng

Lựa chọn sơ bộ dựa trên khẩu độ thông thủy, khoảng không xếp cánh và chiều cao tầng. Kích thước chế tạo được xác nhận trên bản vẽ kỹ thuật.

Tải trọng tham khảo300–10.000 kgChọn theo hàng và nhịp vận hành

Hành trình tham khảo3–50 mXác nhận cùng số điểm dừng

Ứng dụng điển hình4 nhómNhà máy, kho vận, thực phẩm, dịch vụ

Phạm vi triển khaiĐồng bộKhảo sát, thiết kế, gia công, lắp đặt

Nguồn tham khảo: Catalogue Tân Long 2026 V15, trang 23–37. Đây là dải định hướng, không phải cấu hình mặc định cho mọi công trình. Mở phần thang tải hàng trong Catalogue V15 →

Cửa tầng thang máy tải hàng bốn cánh mở tim tại công trình 3.000 kg

Ảnh thực tế · 4 cánh

01 Cửa mở tim

4 cánh mở tim

Các cánh xếp đối xứng về hai phía từ đường tâm, cho hướng tiếp cận trực quan tại cửa tầng.

Kiểm tra khẩu độ và phần xếp cánh
TL-2000-E60: rộng 1.400–2.600 mm, cao ≤2.400 mm

Xem chi tiết 4 cánh →

Mô phỏng kỹ thuật cửa thang hàng sáu cánh mở tim

Mô phỏng cơ cấu

02 Cửa mở tim

6 cánh mở tim

Sáu tấm cửa phân bổ về hai phía, cho phép kỹ thuật cân nhắc phương án xếp cánh khác với loại bốn cánh.

Đối chiếu khẩu độ và kết cấu ô chờ
Cấp E chỉ công bố khi có hồ sơ

Xem chi tiết 6 cánh →

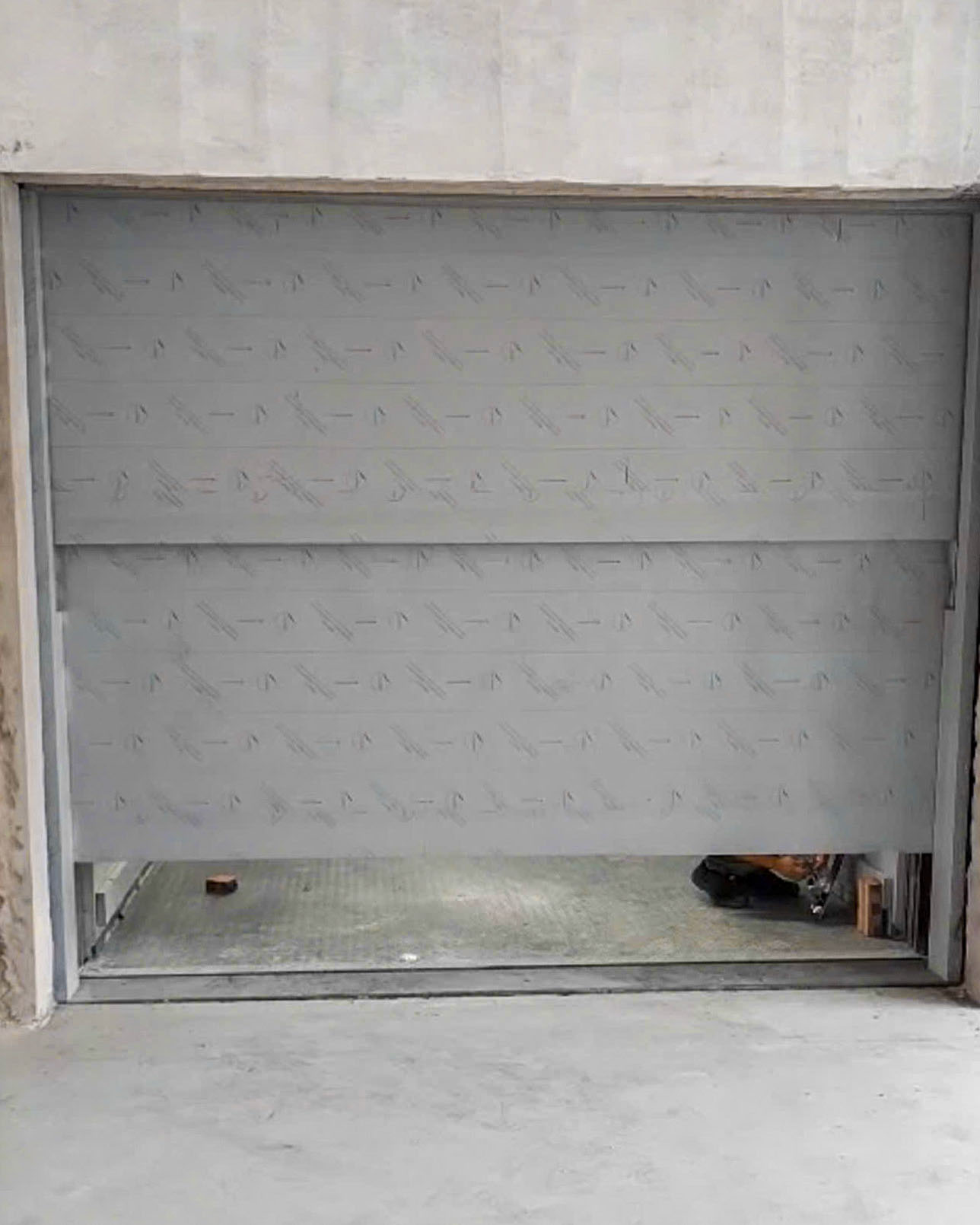

Cửa thang máy tải hàng hai tấm mở lên tại công trình 5.000 kg, 4 điểm dừng

Ảnh thực tế · 2UP

03 Cửa mở lên

2 cánh mở lên

Hai tấm cửa xếp theo phương đứng, giảm phần không gian cần dành cho cánh cửa ở hai bên.

Kiểm tra chiều cao tầng và khoảng xếp
TL-2500-E60: rộng 1.610–2.990 mm, cao ≤2.500 mm

Xem chi tiết 2 cánh →

Cửa thang máy tải hàng ba tấm mở lên đang mở tại công trình

Ảnh thực tế · 3UP

04 Cửa mở lên

3 cánh mở lên

Ba tấm xếp theo phương đứng; phương án cần kiểm tra đồng thời chiều cao cửa và chiều cao tầng hữu dụng.

Kiểm tra hành trình xếp ba tấm
TL-3300-E45: rộng 1.750–3.250 mm, cao ≤3.300 mm

Xem chi tiết 3 cánh →

Nguyên tắc:Không lấy cấp chịu lửa của một mẫu cửa để quảng bá cho cấu hình khác. Hồ sơ cụ thể phải được kiểm tra trước khi xác nhận với khách hàng hoặc tư vấn PCCC.

Bảng định hướng

So sánh nhanh trước khi khảo sát

Đây là bảng định hướng lựa chọn ban đầu, không thay thế bản vẽ và tính toán kỹ thuật của từng công trình.

Tiêu chí	4 cánh mở tim	6 cánh mở tim	2 cánh mở lên	3 cánh mở lên
Hướng chuyển động	Ngang, từ tâm	Ngang, từ tâm	Đứng, lên trên	Đứng, lên trên
Số tấm cửa	4 tấm	6 tấm	2 tấm	3 tấm
Điểm cần kiểm tra	Không gian xếp cánh hai bên	Khẩu độ, phần xếp cánh và cơ cấu	Chiều cao tầng, khoảng xếp phía trên	Chiều cao tầng và hành trình ba tấm
Thông tin chịu lửa	TL-2000 · E60	Chưa có hồ sơ	TL-2500 · E60	TL-3300 · E45
Xác nhận cuối	Theo hàng hóa, kích thước ô chờ, kết cấu, thiết kế cửa và phạm vi hồ sơ của dự án.

Catalogue Tân Long V15 · trang 28

12 cấu hình tham khảo từ 500 đến 10.000 kg

Bảng giúp khoanh vùng kích thước ban đầu. Mã model, cửa, cabin, hố thang, công suất và tốc độ vẫn phải được kỹ thuật kiểm tra lại theo hàng hóa và công trình.

Thông số tham khảo 12 cấu hình thang máy tải hàng trong Catalogue Tân Long 2026 V15
Mã catalogue	Tải trọng	Cửa W × H	Cabin W × D	Hố thang W × D	Công suất	Tốc độ
TLV-ML-AU500 1CEO	500 kg	1.000 × 2.100 mm	1.000 × 1.250 mm	2.200 × 1.350 mm	3,7 kW	20 m/ph
TLV-ML-AU750 1CEO	750 kg	1.000 × 2.100 mm	1.400 × 1.250 mm	2.200 × 1.650 mm	5,5 kW	30 m/ph
TLV-ML-AU1000 1CEO	1.000 kg	1.200 × 2.100 mm	1.600 × 1.400 mm	2.600 × 2.050 mm	7,5 kW	30 m/ph
TLV-ML-AU1500 2CEO	1.500 kg	1.600 × 2.100 mm	1.600 × 1.400 mm	2.800 × 2.050 mm	11 kW	30 m/ph
TLV-MT-AU2000 2CEO	2.000 kg	1.800 × 2.100 mm	2.000 × 2.400 mm	3.200 × 2.250 mm	11 kW	30 m/ph
TLV-MT-AU2000 2CEO-PLUS	2.000 kg	2.000 × 2.100 mm	3.000 × 2.800 mm	3.500 × 3.800 mm	15 kW	30 m/ph
TLV-MT-AU3000 2CEO	3.000 kg	2.000 × 2.100 mm	3.000 × 2.400 mm	3.500 × 3.800 mm	15 kW	30 m/ph
TLV-MT-AU3000 2CEO-PLUS	3.000 kg	2.400 × 2.100 mm	3.600 × 2.800 mm	4.000 × 4.450 mm	18,5 kW	30 m/ph
TLV-MT-AU4000 2CEO	4.000 kg	2.400 × 2.100 mm	4.400 × 2.800 mm	4.000 × 5.200 mm	22 kW	30 m/ph
TLV-MT-AU5000 2CEO	5.000 kg	2.600 × 2.100 mm	5.000 × 3.000 mm	4.400 × 5.800 mm	30 kW	30 m/ph
TLV-MT-AU6000 2CEO	6.000 kg	2.800 × 2.400 mm	5.000 × 5.000 mm	5.000 × 5.800 mm	30 kW	30 m/ph
TLV-MT-AU10.000 4CEO	10.000 kg	3.200 × 2.400 mm	6.000 × 6.000 mm	5.000 × 7.000 mm	45 kW	30 m/ph

Lưu ý: W × H là rộng × cao; W × D là rộng × sâu. Đây là dữ liệu tham khảo từ catalogue, không phải báo giá, bản vẽ chế tạo hay cam kết một model phù hợp với mọi điều kiện sử dụng.

Đối chiếu trang 28 ↗

Chọn cấu hình

Không nên bắt đầu bằng một con số tải trọng duy nhất

Một kiện hàng nhẹ nhưng cồng kềnh có thể cần cabin và cửa lớn hơn nhiều so với hàng đặc, nặng. Vì vậy tải trọng phải được đọc cùng kích thước và cách bốc xếp.

Cách chọn tải trọng Mở checklist 25 mục

6 yếu tố cần đồng thờiĐầu vào kỹ thuật

Khối lượngTải lớn nhất mỗi lượt

Kích thướcKiện lớn nhất và dụng cụ bốc xếp

Luồng hàngMột cửa hay xuyên cabin

Tần suấtSố lượt và ca vận hành

Mặt bằngHố thang, pit, chiều cao tầng

Hồ sơYêu cầu PCCC và nghiệm thu

Công trình đã thi công

Hình ảnh thang máy tải hàng Tân Long

Hình ảnh thực tế tại công trình, gồm cửa tầng, cabin, sàn chịu tải và quá trình kiểm tra hoàn thiện. Xem thêm các công trình Tân Long đã thi công tại trang thang máy tải hàng Tân Long trên website chính của công ty.

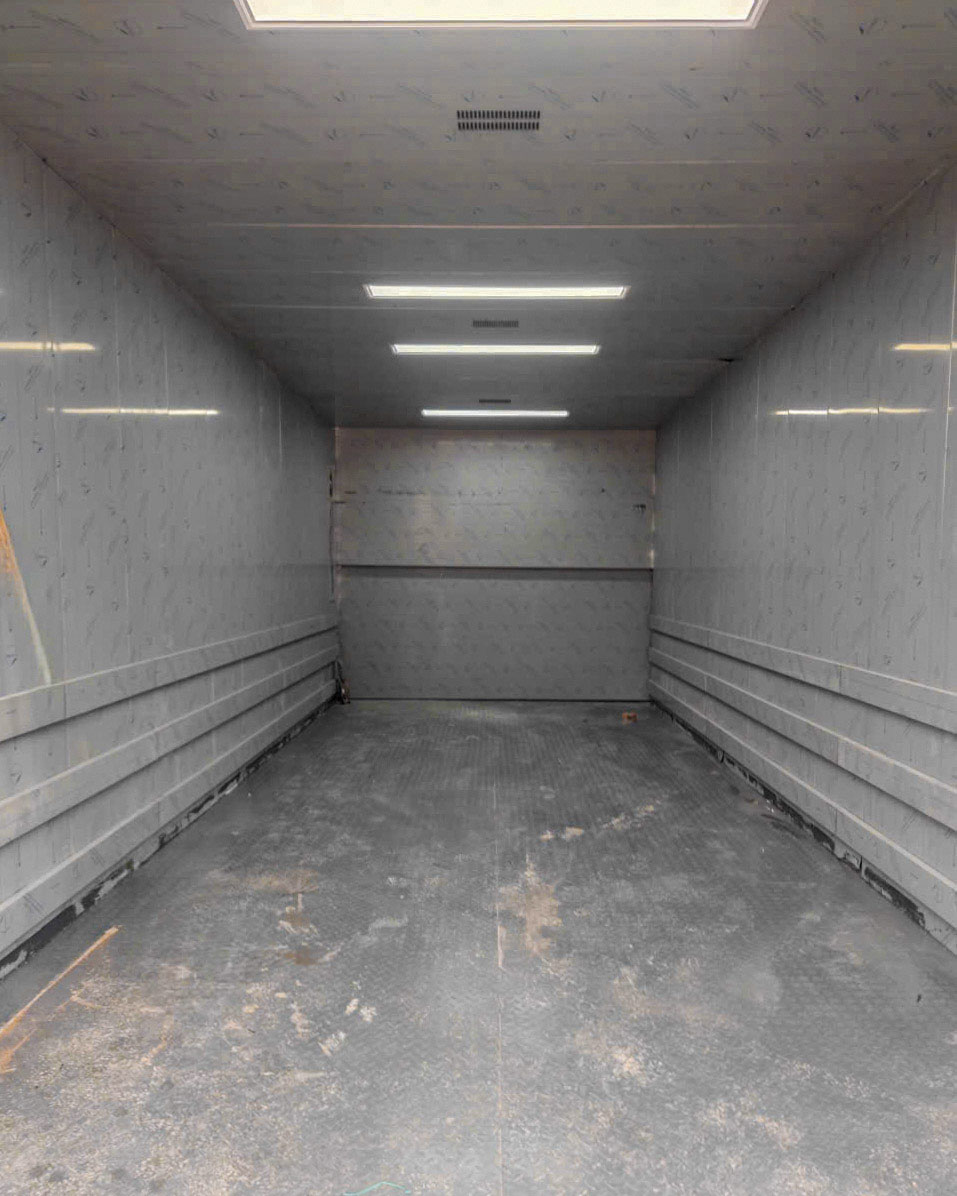

Không gian cabin thang máy tải hàng kích thước lớn — **Không gian cabin tải hàng**Vách bảo vệ và hệ thống chiếu sáng

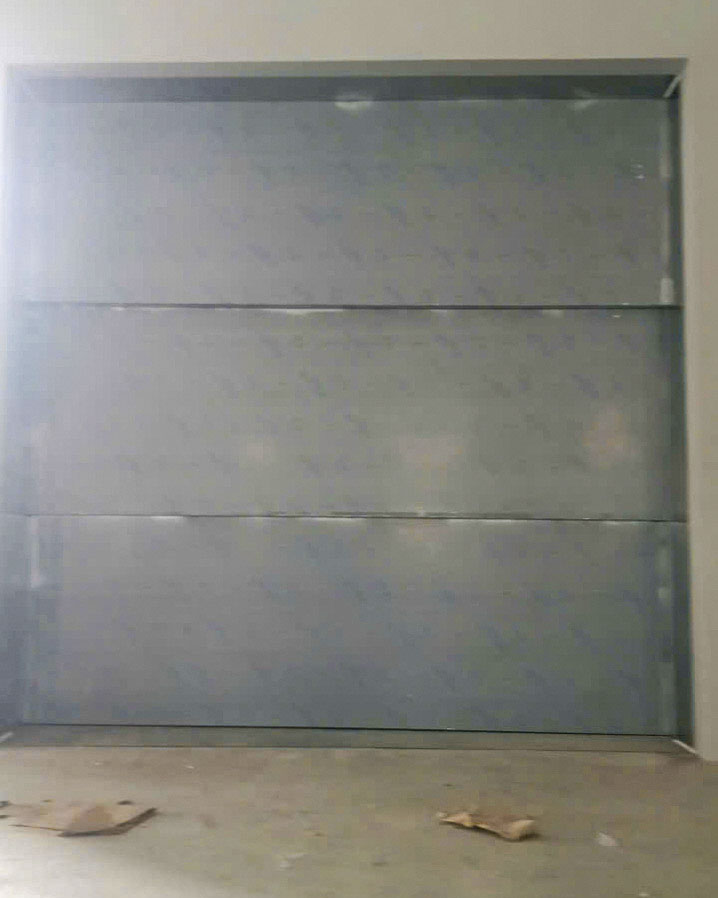

Cửa thang máy tải hàng ba tấm ở trạng thái đóng — **Cửa ba tấm mở lên**Trạng thái đóng tại cửa tầng

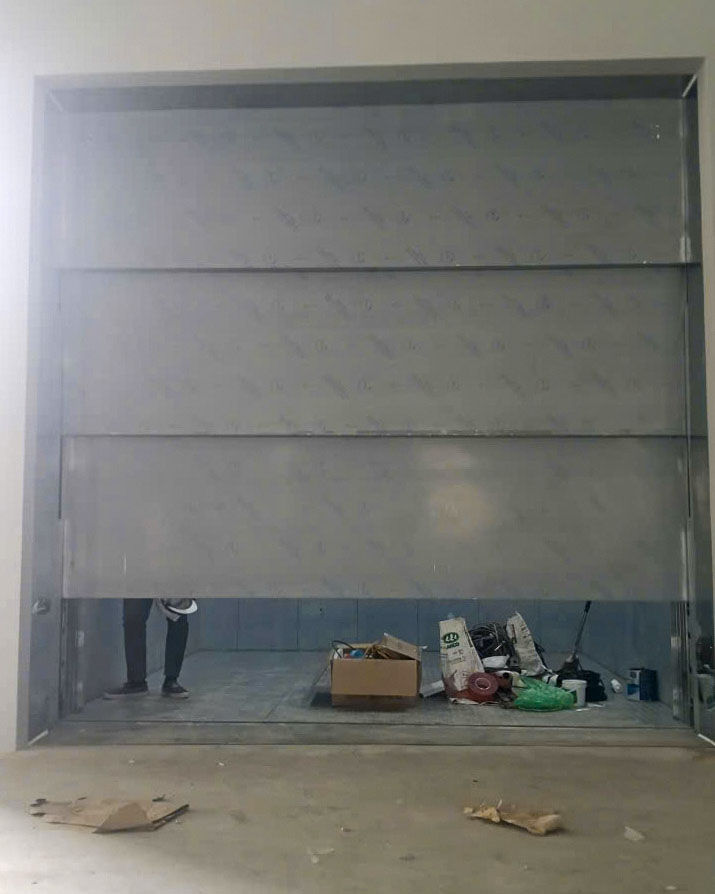

Cửa thang máy tải hàng ba tấm đang mở — **Cửa ba tấm mở lên**Trạng thái vận hành thực tế

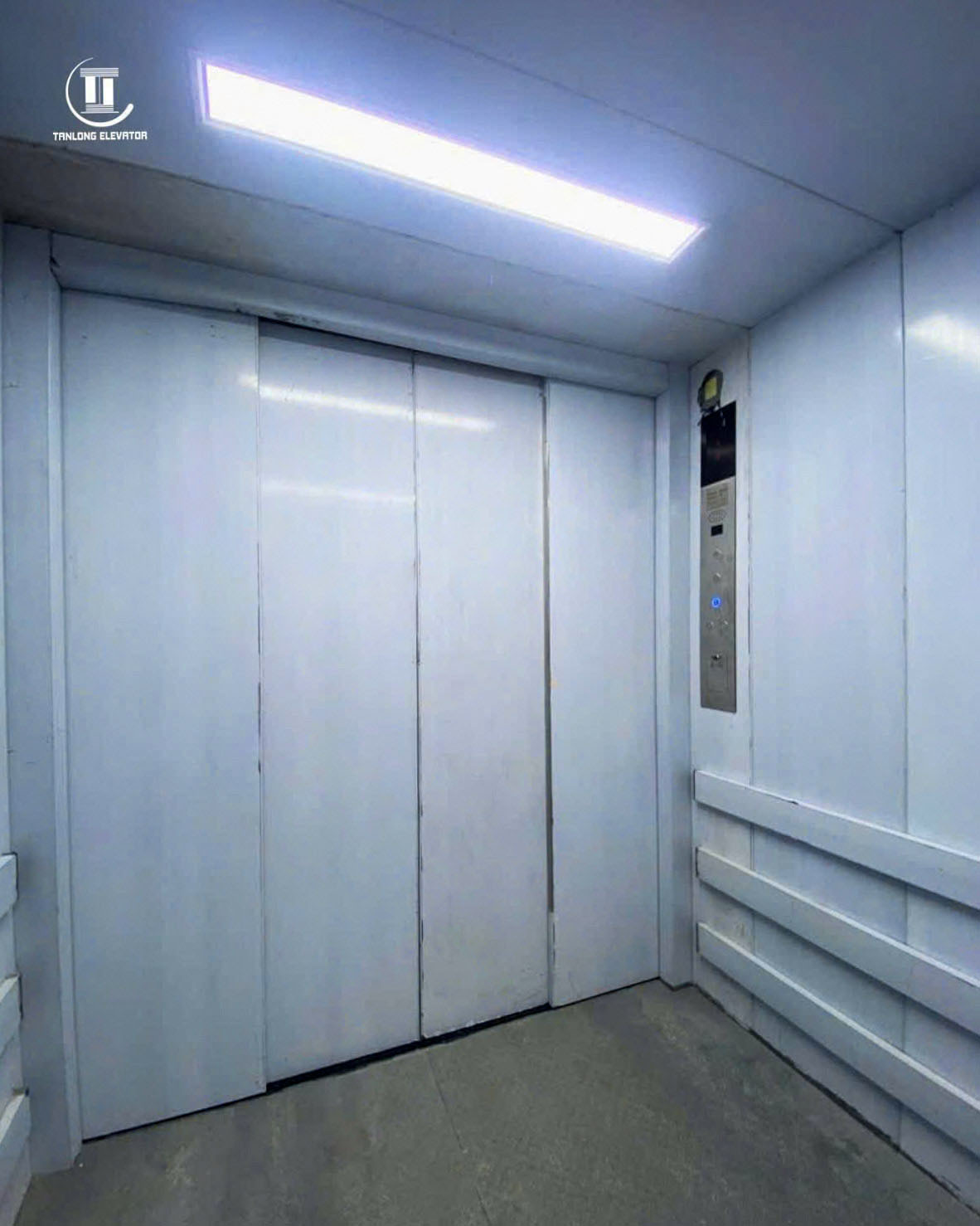

Bên trong cabin thang máy tải hàng — **Cửa cabin mở tim**Quan sát từ bên trong cabin

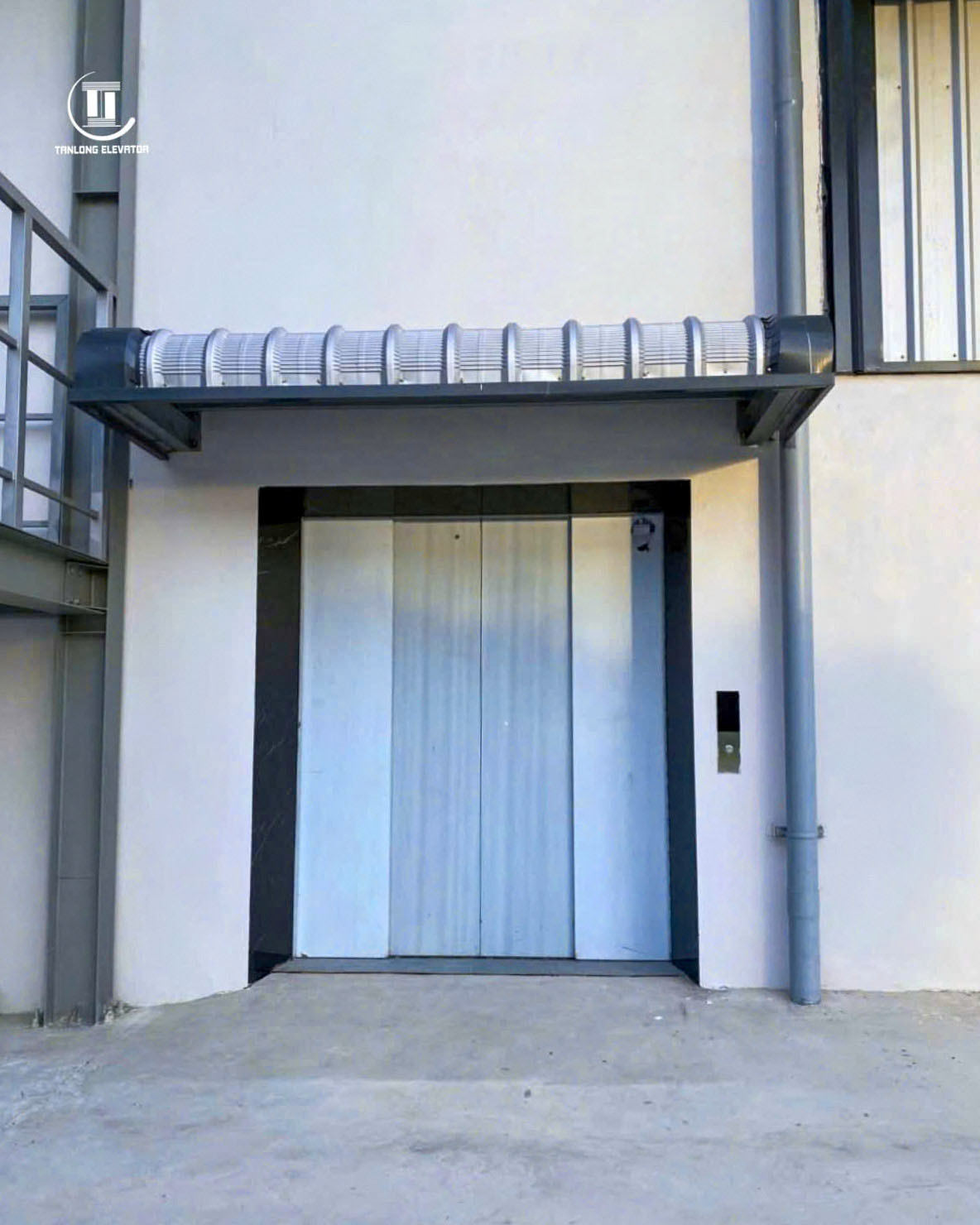

Cửa tầng thang máy tải hàng tại nhà xưởng — **Cửa tầng tại nhà xưởng**Hình ảnh sau lắp đặt

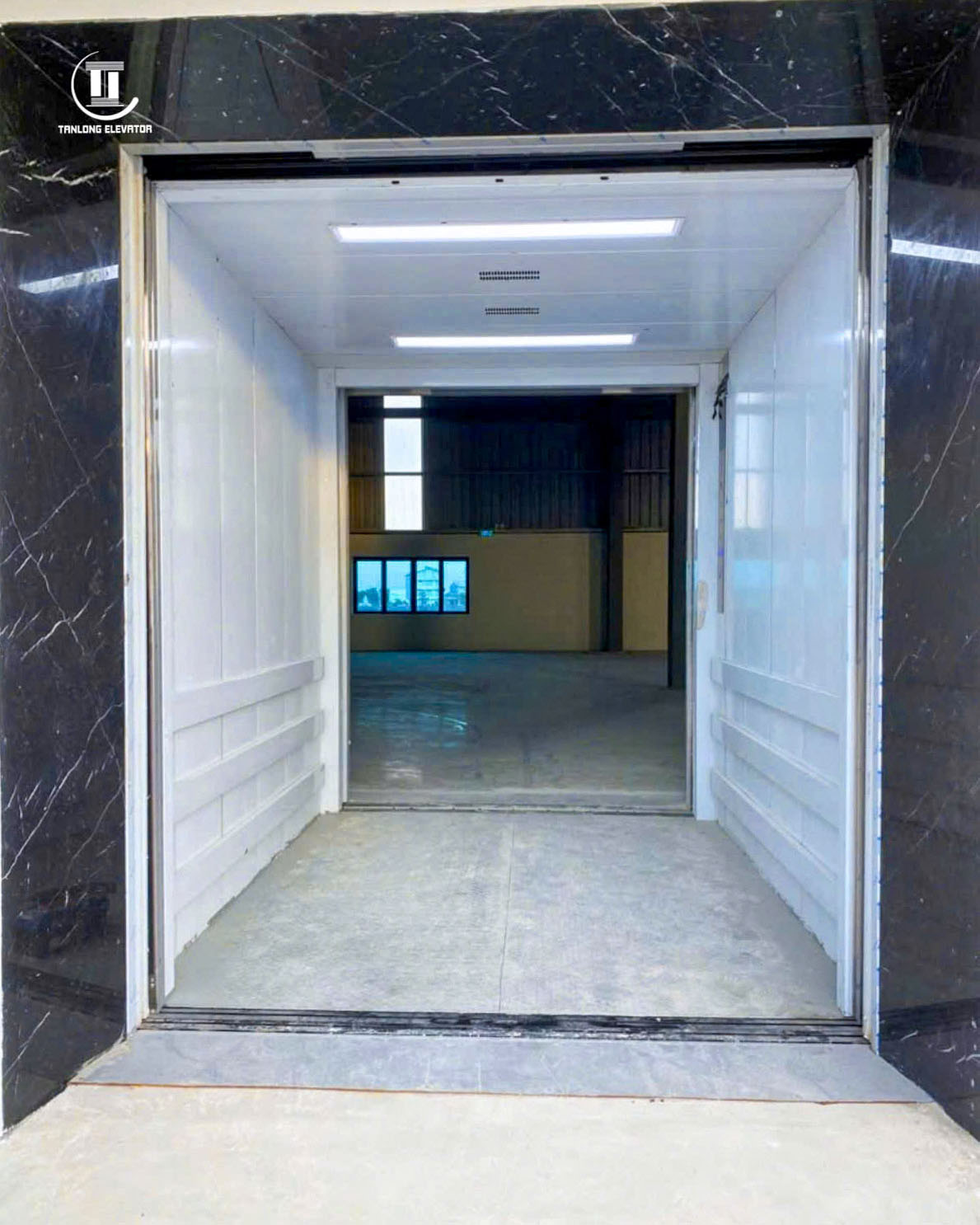

Cabin thang máy tải hàng mở cửa tại công trình — **Lối vào cabin tải hàng**Khẩu độ cửa rộng phục vụ vận chuyển

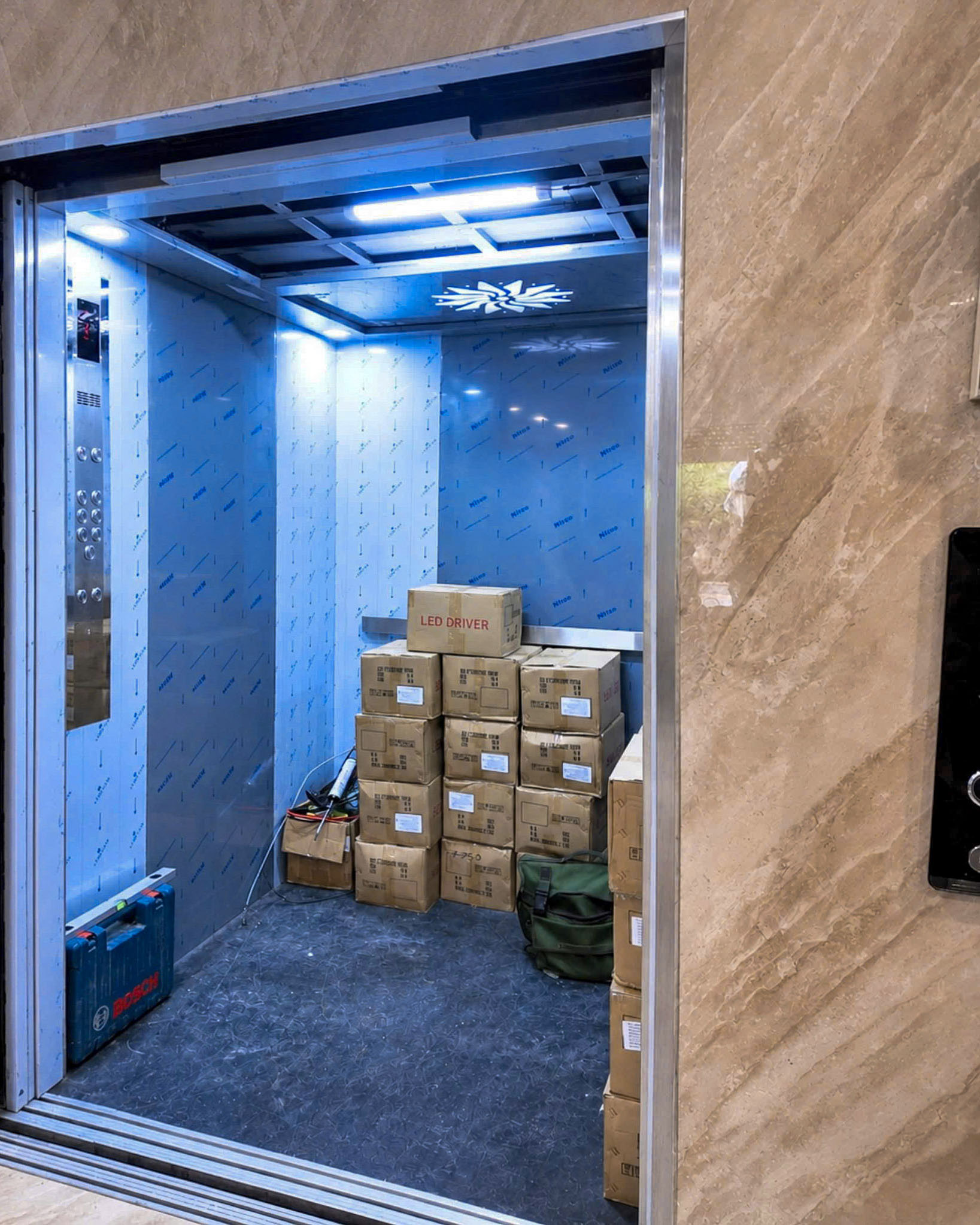

Cabin thang máy trong quá trình hoàn thiện tại công trình — **Cabin trong quá trình hoàn thiện**Kiểm tra thiết bị và nội thất cabin

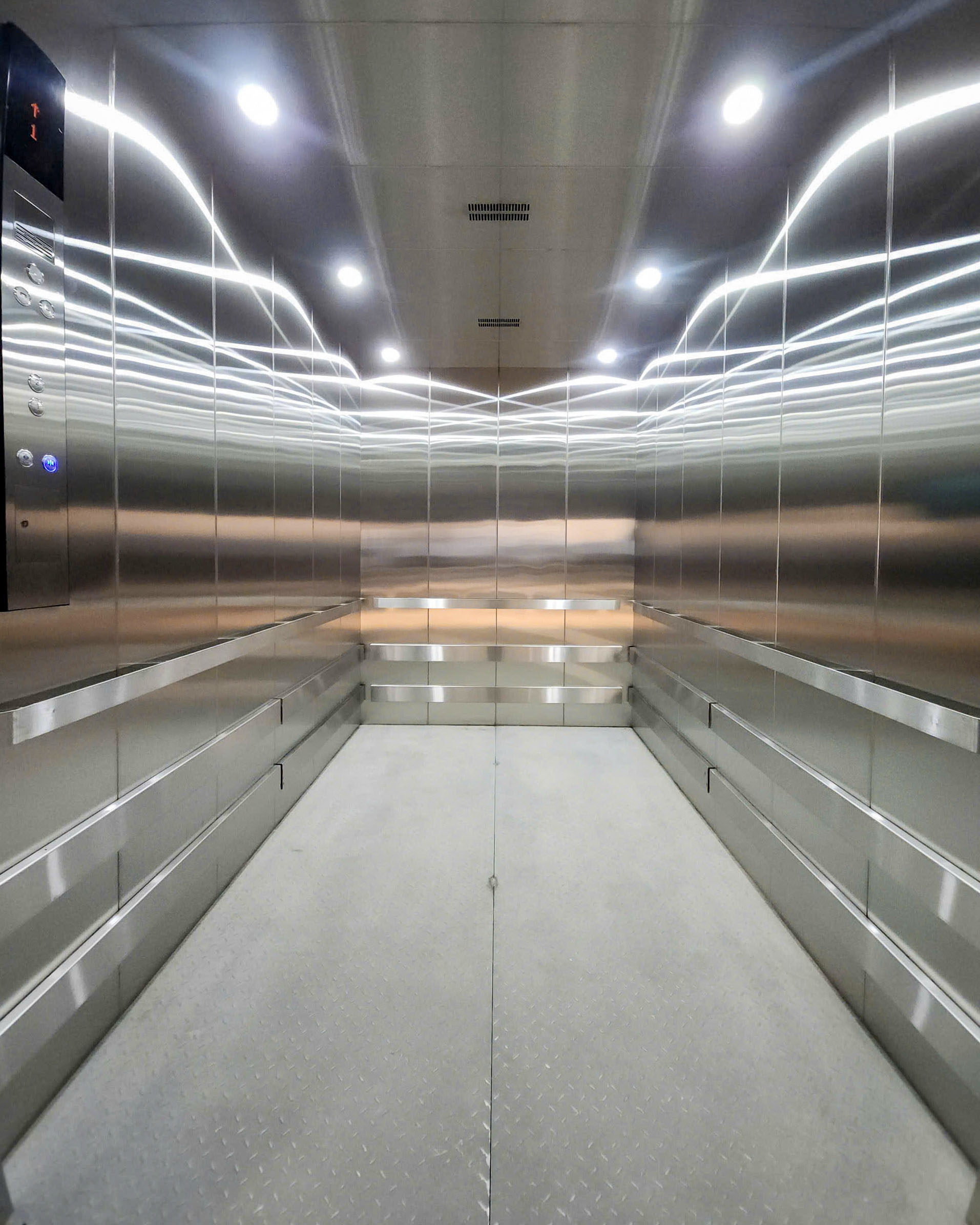

Cabin thang máy tải hàng bằng thép không gỉ — **Cabin thép không gỉ**Sàn kim loại và thanh bảo vệ vách

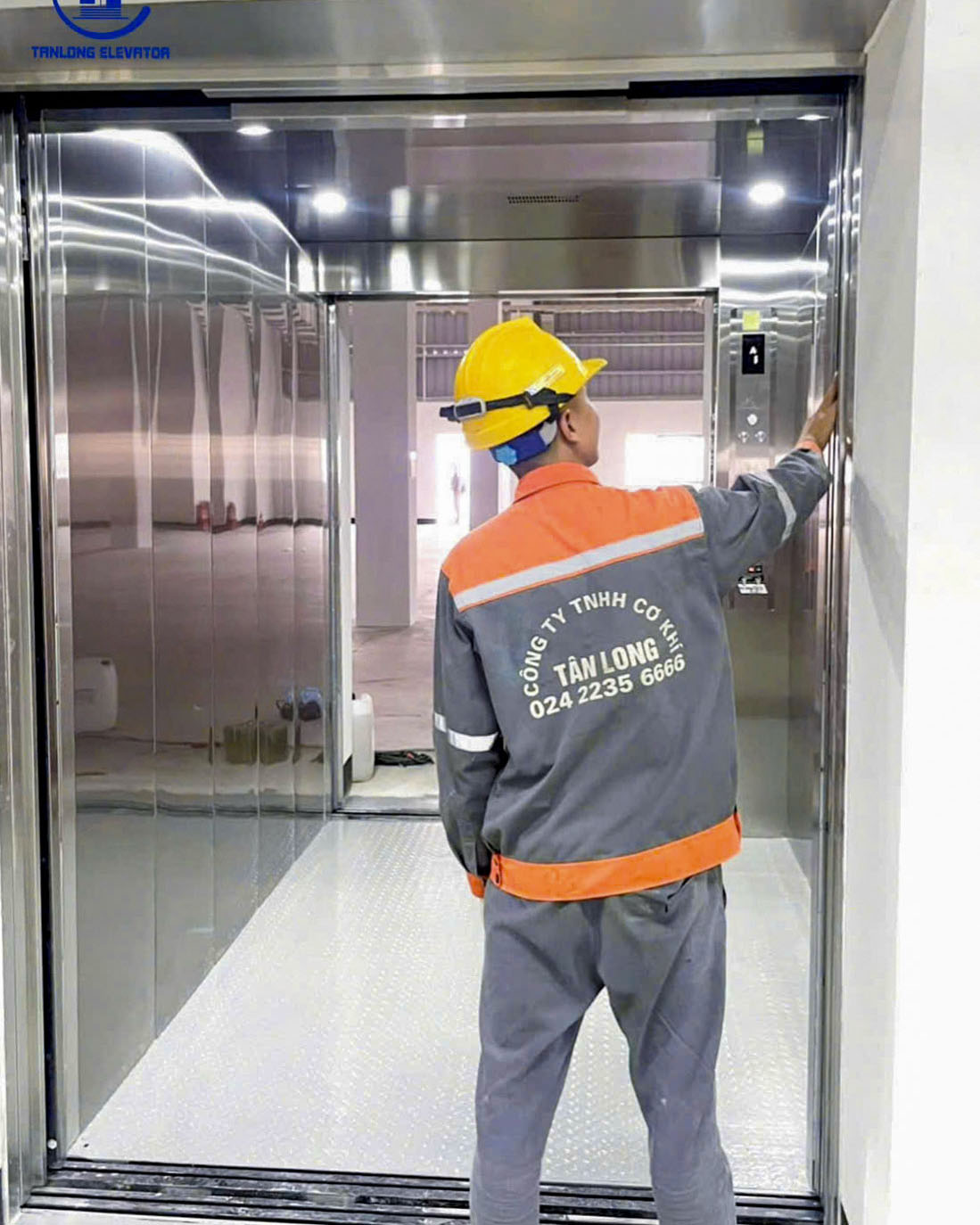

Kỹ thuật viên Tân Long kiểm tra cabin thang máy — **Kiểm tra hoàn thiện tại công trình**Kỹ thuật viên Tân Long Elevator

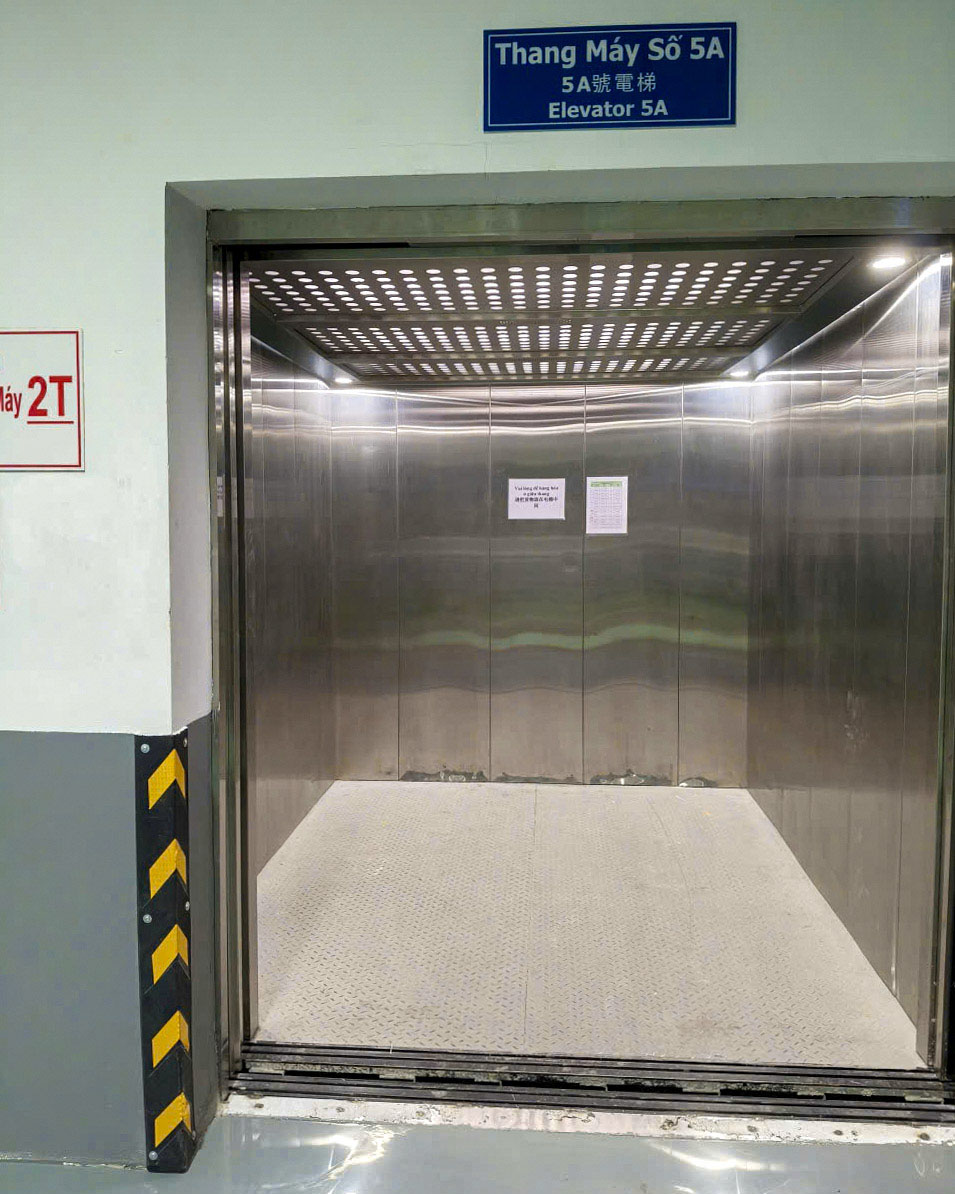

Cabin thang máy tải hàng tại khu sản xuất — **Cabin phục vụ khu sản xuất**Sàn chống trượt và cửa mở rộng

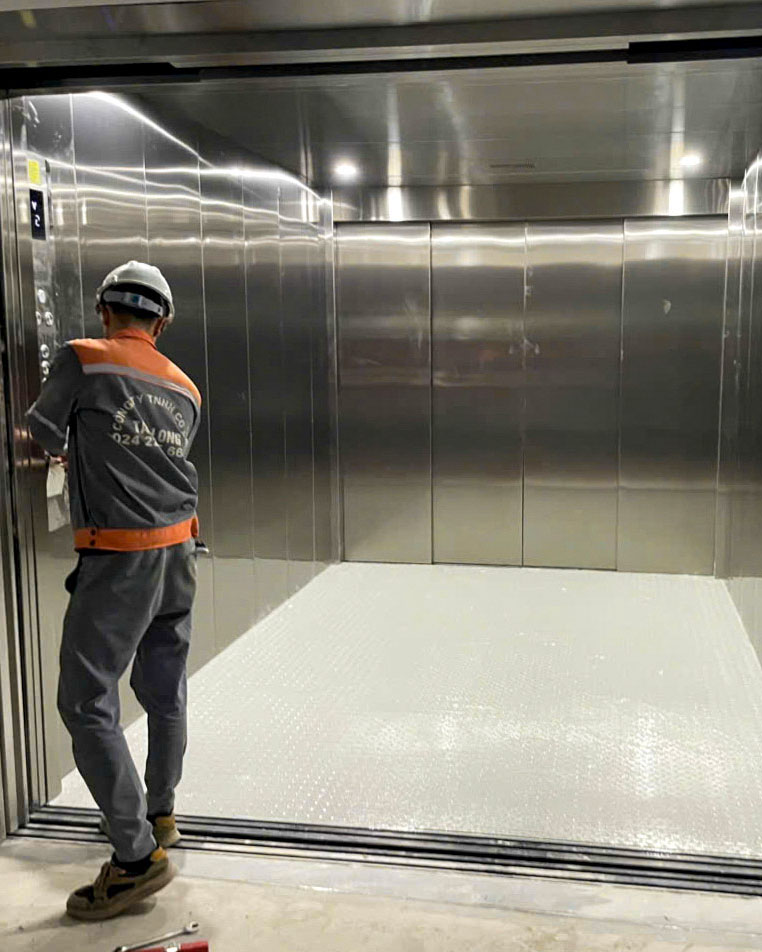

Kỹ thuật viên kiểm tra thang máy tải hàng tại nhà xưởng — **Kiểm tra vận hành**Kiểm tra thiết bị trước bàn giao

Phạm vi ảnh:Ảnh giúp nhận diện hình thức và bối cảnh lắp đặt; kích thước cabin, cửa, công suất và tốc độ vẫn phải chốt bằng bản vẽ kỹ thuật của dự án.

Hỏi đáp kỹ thuật

Những câu hỏi thường gặp khi chốt cấu hình

Bản vẽ hiện trạng và ảnh lối đưa hàng thường giúp kỹ thuật đánh giá nhanh hơn mô tả bằng lời.

Cửa 4 cánh và 6 cánh mở tim khác nhau thế nào?

Cả hai mở đối xứng từ tâm nhưng số tấm và cách xếp khác nhau. Cần kiểm tra khẩu độ, phần xếp cánh, cơ cấu và không gian ô chờ trước khi chọn.

Cửa mở lên phù hợp khi nào?

Đây là phương án đáng cân nhắc khi cần hạn chế phần xếp cánh theo chiều ngang. Đổi lại, chiều cao tầng và không gian phía trên phải đáp ứng thiết kế cửa.

Có thể dùng xe nâng đi vào cabin không?

Cần cung cấp loại xe, tổng tải khi xe mang hàng, kích thước, tải bánh và cách vận hành. Kỹ thuật phải kiểm tra sàn cabin, cửa và kết cấu trước khi xác nhận.

Công trình cải tạo có làm được không?

Có thể đánh giá sau khảo sát. Phương án phụ thuộc kích thước hiện hữu, kết cấu chịu lực, lối thi công, nguồn điện và các ràng buộc PCCC.

Dải tải trọng và hành trình tham khảo là bao nhiêu?

Catalogue Tân Long 2026 nêu dải tải 300–10.000 kg và hành trình 3–50 m. Đây là khoảng tham khảo; tải, cabin, cửa, tốc độ, công suất, pit và OH phải được tính lại theo từng công trình.

Phạm vi báo giá

Báo giá thang máy tải hàng phụ thuộc những gì?

Không thể dùng một mức giá chung cho mọi công trình chỉ từ số kg. Sáu nhóm đầu vào dưới đây làm thay đổi cấu hình hoặc phạm vi thực hiện; kỹ thuật cần kiểm tra chúng trước khi phát hành phương án và báo giá.

01 · Vật tải

Hàng hóa và cách bốc xếp

Khối lượng lớn nhất mỗi lượt, kích thước phủ bì, điểm đặt tải và xe đẩy hoặc xe nâng có đi vào cabin hay không.

02 · Hình học

Cabin và khẩu độ cửa

Kích thước hữu dụng, số hướng mở cửa, kiểu mở tim hoặc mở lên và khoảng không cần cho cơ cấu cửa.

03 · Tuyến vận chuyển

Điểm dừng và hành trình

Số tầng phục vụ, cao độ từng điểm dừng, luồng hàng một cửa hay xuyên cabin và vị trí đặt cụm thiết bị.

04 · Hiện trạng

Hố thang và phần xây dựng

Kích thước giếng, pit, chiều cao phía trên, kết cấu chịu lực, nguồn điện và lối đưa thiết bị vào công trình.

05 · Vận hành

Tần suất và môi trường

Số lượt giờ cao điểm, số ca làm việc cùng điều kiện bụi, ẩm, nhiệt độ hoặc khu vực có yêu cầu chuyên biệt.

06 · Hồ sơ

PCCC và phạm vi bàn giao

Yêu cầu cửa theo đúng model, kích thước và loại tài liệu; đồng thời làm rõ phần lắp đặt, kiểm tra và hồ sơ cần bàn giao.

So sánh báo giá trên cùng phạm vi

Mỗi báo giá cần ghi rõ phần thiết bị, hệ cửa, vận chuyển, lắp đặt, giao diện xây dựng–điện, kiểm tra/hồ sơ, thuế và điều kiện bảo hành nào đã bao gồm hoặc chưa bao gồm. Bảng cấu hình Catalogue V15 chỉ dùng sàng lọc ban đầu, không thay báo giá cho công trình cụ thể.

Yêu cầu kỹ thuật

Gửi dữ liệu đang có, chưa cần một bộ hồ sơ hoàn chỉnh

Kỹ thuật sẽ dựa trên loại hàng, kích thước và mặt bằng để xác định thông tin còn thiếu.

Chọn nhóm cửa cần khảo sát
Kiểm tra đầu vào ảnh hưởng kích thước
Đối chiếu đúng hồ sơ E60 hoặc báo cáo TL-3300-E45
