Vị trí
Lắp tại cửa tầng, nơi không gian sảnh tiếp giáp với giếng thang máy.
Bốn model đã đối chiếu từ hồ sơ gốc
Cửa tầng thang máy chống cháy: chọn đúng mẫu, đúng phạm vi
Không chỉ nhìn vào một dòng “E60” hoặc “E45”. Mỗi bộ cửa phải khớp model, kiểu mở, kích thước thông thủy, cấu tạo và điều kiện lắp đặt ghi trong đúng tài liệu của mẫu.
04model cửa
03giấy E60
01báo cáo E45
Không dùng thẻ chữ thay cho bằng chứng
Hồ sơ chống cháy có thể mở xem ngay
Chọn đúng tờ giấy theo cấu hình cửa. Ba bộ E60 mở toàn bộ PDF; TL-3300-E45 mở bản trích công khai không chứa dữ liệu định danh cá nhân.
Hiểu đúng chức năng
Cửa tầng là điểm ngăn cách giữa sảnh và giếng thang
Khách hàng còn gọi hạng mục này là cửa giếng thang máy chống cháy, cửa thang máy chịu lửa hoặc cửa thang máy ngăn cháy. Dù dùng cách gọi nào, bộ cửa không “dập cháy”; nó chỉ được mô tả theo đúng tiêu chí và khoảng thời gian đã thử nghiệm trong hồ sơ. Nếu yêu cầu còn gồm màn/rèm, sảnh đệm hoặc tăng áp, hãy đọc hướng dẫn tách phạm vi giải pháp khu vực thang máy.
Vai trò
Hỗ trợ hạn chế lửa và khí nóng xuyên qua bộ cửa theo tiêu chí của mẫu thử.
Điều kiện
Hiệu quả phụ thuộc cả bộ cửa, khe hở, khung, liên kết và chất lượng lắp đặt.
Đầu vào
Cấp yêu cầu phải lấy từ hồ sơ thiết kế PCCC của đúng công trình.
Tài liệu đã đọc toàn bộ
Ba giấy chứng nhận E60 và một báo cáo thử nghiệm E45
Kích thước dưới đây là kích thước mở thông thủy ghi trong phạm vi của từng tài liệu, không phải kích thước phủ bì. Bấm vào liên kết ở từng model để mở tài liệu thật.
Giấy 852/KĐ-PCCC-P6
TL-1000-E60
Hai cánh mở tim
Rộng thông thủy700–1.300 mm
Chiều cao≤ 2.100 mm
Giấy chứng nhận ngày 20/03/2024. Mẫu thử là cửa tầng hai cánh đóng mở trung tâm.
Mở giấy chứng nhận PDF · 7 trangGiấy 853/KĐ-PCCC-P6
TL-2000-E60
Bốn cánh mở tim
Rộng thông thủy1.400–2.600 mm
Chiều cao≤ 2.400 mm
Giấy chứng nhận ngày 20/03/2024. Mẫu thử là cửa tầng bốn cánh đóng mở trung tâm.
Mở giấy chứng nhận PDF · 8 trangGiấy 832/KĐ-PCCC-P6
TL-2500-E60
Hai cánh mở up-down
Rộng thông thủy1.610–2.990 mm
Chiều cao≤ 2.500 mm
Giấy chứng nhận ngày 18/03/2024. Mẫu thử và bảng phạm vi ghi cửa hai cánh đóng mở up-down.
Mở giấy chứng nhận PDF · 10 trangBáo cáo 01032-2026/TNCL-TT1
TL-3300-E45
Ba cánh mở up-down
Rộng thông thủy1.750–3.250 mm
Chiều cao≤ 3.300 mm
Báo cáo ngày 19/05/2026. Mẫu thử không chịu tải có lỗ mở thông thủy 2.500 × 3.300 mm và được kết luận đạt E45. Loại tài liệu là Công bố kết quả thử nghiệm/Báo cáo thử nghiệm, không phải giấy chứng nhận kiểm định.
Mở bản trích công khai · 5 trang
Đọc sâu báo cáo 53 trang

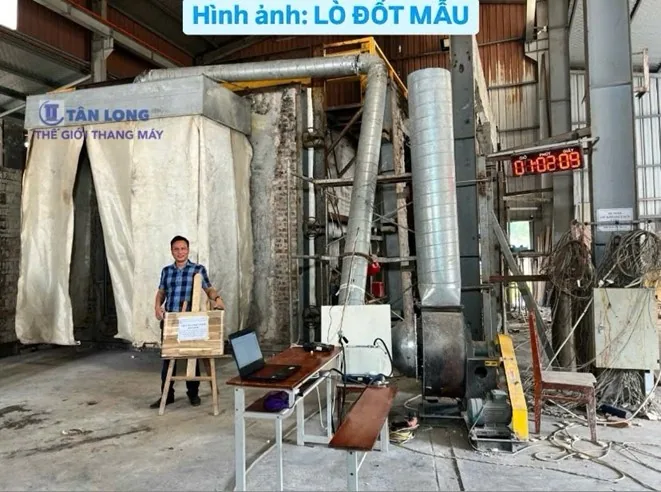

Dữ liệu mẫu thử TL-3300-E45
Các con số dưới đây mô tả mẫu đã thử và điều kiện áp dụng trực tiếp; không phải bảng kích thước sản xuất mặc định.
Báo cáo số 01032-2026/TNCL-TT1 ban hành ngày 19/05/2026.
Thuộc Trung tâm Nghiên cứu Ứng dụng Khoa học Kỹ thuật PCCC, CNCH — Trường Đại học PCCC.
Cùng TCVN 9311-1:2024 và EN 81-58:2003.
Lỗ mở thông thủy của mẫu: 2.500 × 3.300 mm.
Mẫu cửa ba cánh đóng mở up-down, thử trong điều kiện không chịu tải.
Cánh–khung hai bên 5 mm; giữa các cánh 2 mm; cánh–sill 5 mm.
Kết quả: báo cáo kết luận mẫu đạt E45. Từ phút 46, độ rò rỉ khí vượt ngưỡng 3 m³/(phút·m); không xuất hiện ngọn lửa duy trì quá 10 giây và phép thử tiếp tục đến phút 61.
Phạm vi áp dụng trực tiếp
Kích thước đúng mới là điều kiện cần
Cả ba giấy E60 và báo cáo E45 đều yêu cầu sản phẩm thực tế bám theo mẫu đã thử nghiệm.
- Cấu tạo và vận hành: các chi tiết, điều kiện vận hành và cách thức lắp đặt phải giống mẫu.
- Phía tác động của lửa: phải phù hợp vị trí tác động đã dùng trong thử nghiệm.
- Khe hở: khe giữa cánh và khung bao không lớn hơn mẫu đã thử.
- Kết cấu gá lắp: khối lượng thể tích từ 600 kg/m³ và chiều dày từ 100 mm theo giấy.
- Điều kiện mẫu: cả bốn mẫu được ghi là thử nghiệm trong điều kiện không chịu tải.
- Nghiệm thu: thi công, giám sát và nghiệm thu phải đúng mẫu cùng quy định áp dụng tại dự án.
Không suy rộng hồ sơ
Tình trạng các cấp và cấu hình khác
Giấy chứng nhận, báo cáo thử nghiệm, tem kiểm định theo lô và catalogue là các loại tài liệu khác nhau. Website chỉ công bố đúng thông tin đọc được từ hồ sơ của từng model.
| Nhu cầu | Nguồn hiện có | Trạng thái trên website này | Cách xử lý |
|---|---|---|---|
| E30 | Đã nhận tem và bảng kê theo một lô cửa bốn cánh, nhưng chưa có bộ hồ sơ mẫu đầy đủ. | Không suy rộng tem theo lô thành cấp chung; cần đúng giấy và phụ lục của model cần chào. | |
| 3 cánh mở lên · E45 | Báo cáo 01032-2026/TNCL-TT1 cho model TL-3300-E45, 53 trang. | Chỉ áp dụng phạm vi rộng 1.750–3.250 mm, cao ≤3.300 mm cùng toàn bộ điều kiện của mẫu; chưa gọi là giấy chứng nhận kiểm định. | |
| 6 cánh mở tim | Chưa tìm thấy hồ sơ đúng cấu hình trên nguồn công khai. | Không dùng hồ sơ bốn cánh để suy rộng sang sáu cánh. | |
| Yêu cầu EI | Ba giấy E60 và báo cáo E45 đang đối chiếu đều ghi tiêu chí E. | Cần hồ sơ đáp ứng đồng thời tiêu chí E và I nếu thiết kế yêu cầu EI. |
Hồ sơ pháp lý doanh nghiệp
Ngành sản xuất cửa tầng thang máy ngăn cháy được ghi trong giấy xác nhận
Thông tin dưới đây được trích từ phần ngành nghề kèm theo giấy; website không suy diễn về thời hạn hoặc thay thế việc kiểm tra hồ sơ pháp lý tại thời điểm ký hợp đồng.
Số văn bản93/GXN-PCCCNgày 28/08/2023
Cơ quan ghi trên giấyCục Cảnh sát PCCC và CNCHBộ Công an
Phạm vi được ghiSản xuất, lắp ráp phương tiện PCCCHạng mục: cửa tầng thang máy ngăn cháy
Phạm vi bổ sungKinh doanh phương tiện, thiết bị, vật tư PCCCTheo danh mục ngành nghề kèm giấy
Bản scan gốc có dữ liệu cá nhân nên chỉ được lưu trong kho bằng chứng nội bộ, không đưa nguyên tệp lên website.
Đọc ký hiệu chịu lửa
E và EI không phải hai cách viết của cùng một cấp
Con số 30, 45 hoặc 60 biểu thị thời gian theo điều kiện thử nghiệm. Chữ đứng trước con số mới cho biết tiêu chí đã được đánh giá.
Tính toàn vẹn
Đánh giá khả năng bộ cửa duy trì tính toàn vẹn, không để ngọn lửa xuyên qua theo tiêu chí thử nghiệm trong thời gian được nêu.
Toàn vẹn + cách nhiệt
Ngoài tiêu chí E, cấu kiện còn phải đáp ứng tiêu chí I về hạn chế truyền nhiệt sang mặt không tiếp xúc lửa.
Ví dụ: E60 chỉ xác nhận tiêu chí E trong 60 phút theo hồ sơ. Không được viết thành EI60 nếu tài liệu không có tiêu chí I.
Một bộ cửa đồng bộ
Khả năng chịu lửa không nằm ở riêng tấm mặt cửa
Ba hồ sơ E60 và báo cáo E45 mô tả cả cánh, gân tăng cứng, khung bao, bộ truyền động hoặc đầu cửa, ray dẫn hướng, khóa, liên kết và phụ kiện. Thay đổi một chi tiết có thể làm sản phẩm khác mẫu đã thử nghiệm.
Các nhóm phải kiểm tra
01
02
03
04
Cánh và gân tăng cứng
Vật liệu, chiều dày, số cánh và cấu tạo trong–ngoài phải theo đúng mẫu.
Khung, ray và ngưỡng
Kích thước, liên kết với kết cấu gá lắp và khe hở cần được kiểm soát.
Truyền động và khóa
Đầu cửa, khóa cửa tầng, puly hoặc xích, con lăn và phụ kiện phải đồng bộ.
Thi công tại công trình
Cao độ, ô chờ, kết cấu bao quanh và hướng tác động lửa phải phù hợp tài liệu.
Giá không chỉ phụ thuộc số phút
Báo giá cửa chống cháy thang máy cần khóa tám nhóm dữ liệu
Không có một mức giá đúng cho mọi cửa E60 hoặc mọi cửa tầng. Báo giá chỉ có ý nghĩa khi cấu hình sản xuất, lắp đặt và hồ sơ bàn giao cùng chỉ về một phạm vi.
Model và hồ sơ
Chọn đúng TL-1000, TL-2000, TL-2500, TL-3300 hoặc ghi rõ chưa có mẫu phù hợp.
Cấp yêu cầu
E hay EI, số phút và vị trí áp dụng phải lấy từ hồ sơ dự án, không suy từ tên gọi.
Kiểu và số cánh
Mở tim, up-down hoặc cơ chế khác làm thay đổi cấu tạo và không gian lắp đặt.
Kích thước
Rộng × cao thông thủy, ô chờ và sai số hiện trạng phải được đo theo từng vị trí.
Số lượng, điểm dừng
Số bộ cửa, tầng áp dụng và cấu hình khác nhau tại từng điểm dừng ảnh hưởng khối lượng.
Hoàn thiện bề mặt
Thép sơn hoặc inox chỉ được chốt sau khi xác nhận cấu tạo và phạm vi hồ sơ phù hợp.
Điều kiện thi công
Kết cấu gá lắp, mặt bằng, vận chuyển, cải tạo ô chờ và phối hợp công trường cần khảo sát.
Tiến độ, bàn giao
Lịch sản xuất/lắp đặt và danh mục bản vẽ, tài liệu cần giao phải được thống nhất trước.
Trước báo giá và sản xuất
Tám dữ liệu cần khóa cho từng cửa tầng
Gửi đủ từ đầu giúp kỹ thuật biết hồ sơ nào có thể đối chiếu và phát hiện sớm trường hợp kích thước hoặc cấu hình nằm ngoài phạm vi.
Yêu cầu PCCC
Cấp E hoặc EI và vị trí áp dụng ghi trong hồ sơ thiết kế.
Kiểu mở
Mở tim hai/bốn cánh, up-down hoặc cấu hình khác.
Thông thủy
Chiều rộng và chiều cao yêu cầu sau khi cửa mở hết.
Ô chờ thực tế
Kích thước xây dựng, sai số và kết cấu tường gá lắp.
Hệ thang
Loại thang, số điểm dừng, cơ cấu cửa và điều khiển liên quan.
Số lượng
Số bộ cửa theo tầng và các vị trí có yêu cầu khác nhau.
Hoàn thiện
Vật liệu bề mặt, khung bao và yêu cầu kiến trúc.
Bản vẽ, ảnh
Mặt bằng, mặt cắt và ảnh hiện trạng nếu là công trình cải tạo.
Quy trình xác nhận
Từ khảo sát, sản xuất đến lắp đặt cửa chống cháy thang máy
Hồ sơ phải được đối chiếu trước khi chốt sản xuất, không phải bổ sung sau khi bộ cửa đã gia công xong.
Nhận đầu vào
Thu bản vẽ, kích thước, kiểu mở và cấp chịu lửa dự án yêu cầu.
Chọn mẫu
So khớp TL-1000, TL-2000, TL-2500, TL-3300 hoặc báo rõ chưa có mẫu phù hợp.
Khảo sát
Đo ô chờ, kiểm tra kết cấu lắp và điều kiện phối hợp tại công trình.
Duyệt kỹ thuật
Khóa bản vẽ, vật liệu, cấu tạo, số lượng và danh mục hồ sơ đi kèm.
Sản xuất, bàn giao
Gia công đúng phương án đã duyệt, lắp đặt và kiểm tra vận hành.
Câu hỏi thường gặp
Đọc hồ sơ trước khi chọn cấp và kích thước
Nếu dữ liệu công trình khác bảng phạm vi, cần dừng để kỹ thuật kiểm tra thay vì mặc định một hồ sơ có thể dùng cho mọi cửa. Xem thêm QCVN 06, TCVN 6396-58 và cách đọc E/EI.
Cửa thang máy chịu lửa, cửa thang máy ngăn cháy và cửa thang máy chống cháy có giống nhau?
Đây là các cách gọi thường gặp khi tìm cùng nhóm cửa tầng có yêu cầu an toàn cháy. Tuy nhiên, tên gọi không phải bằng chứng tương đương. Khi chào hàng hoặc nghiệm thu vẫn phải đối chiếu đúng model, tiêu chí E hay EI, thời gian, kiểu mở, kích thước và phạm vi trong hồ sơ.
E60 có nghĩa là cửa an toàn trong mọi đám cháy suốt 60 phút?
Không nên hiểu như một cam kết tuyệt đối cho mọi tình huống. E60 là kết quả duy trì tiêu chí tính toàn vẹn trong thời gian 60 phút dưới điều kiện thử nghiệm của mẫu và phạm vi ghi trong hồ sơ.
Bốn model đã đối chiếu khác nhau thế nào?
TL-1000, TL-2000 và TL-2500 có giấy chứng nhận E60, lần lượt cho cửa hai cánh mở tim, bốn cánh mở tim và hai cánh up-down. TL-3300 là cửa ba cánh up-down có báo cáo thử nghiệm E45. Mỗi model có giới hạn rộng và cao thông thủy riêng.
Cửa nằm trong dải kích thước là chắc chắn dùng được hồ sơ?
Chưa đủ. Cấu tạo, vận hành, cách lắp, phía tác động lửa, khe hở và kết cấu gá lắp còn phải phù hợp mẫu đã thử nghiệm.
Có thể ghi TL-2000-E60 cho cửa sáu cánh mở tim?
Không. TL-2000-E60 ghi rõ cửa bốn cánh đóng mở trung tâm. Cửa sáu cánh là cấu hình khác và cần tài liệu áp dụng riêng.
TL-3300-E45 đã có đủ báo cáo để đọc phạm vi chưa?
Có. Bản 53 trang do chủ sở hữu cung cấp ghi báo cáo số 01032-2026/TNCL-TT1 ngày 19/05/2026, cửa ba cánh up-down, rộng thông thủy 1.750–3.250 mm và cao không quá 3.300 mm. Đây là báo cáo thử nghiệm, chưa phải giấy chứng nhận kiểm định phương tiện PCCC.
Vì sao báo cáo E45 không được gọi là giấy chứng nhận kiểm định?
Tên và cơ quan ban hành trên tệp là Công bố kết quả thử nghiệm và Báo cáo thử nghiệm. Bộ tài liệu chủ sở hữu cung cấp chưa có giấy chứng nhận kiểm định phương tiện PCCC riêng cho TL-3300-E45, nên website giữ nguyên đúng loại tài liệu.
Tại sao phải gửi hồ sơ thiết kế PCCC trước?
Đó là đầu vào để xác định công trình yêu cầu E hay EI, thời gian bao nhiêu phút và vị trí nào phải áp dụng. Nhà sản xuất không nên tự chọn cấp thay cho yêu cầu của dự án.
Giá cửa chống cháy thang máy phụ thuộc những dữ liệu nào?
Báo giá phụ thuộc model và phạm vi hồ sơ, cấp E hoặc EI, kiểu mở, kích thước, số lượng, vật liệu hoàn thiện, điều kiện ô chờ và lắp đặt, tiến độ cùng danh mục hồ sơ bàn giao. Không thể chốt một đơn giá chung chỉ từ số phút.
Cửa tầng có phải toàn bộ giải pháp ngăn cháy khu vực thang máy?
Không. Bộ cửa tầng là một cấu kiện tại lỗ mở. Tường hoặc vách, sảnh hay khoang đệm, màn/rèm và hệ thống kiểm soát khói là các phạm vi khác, phải được xác định theo hồ sơ thiết kế của công trình.
Kiểm tra trước báo giá
Gửi kiểu cửa, kích thước và yêu cầu PCCC
Kỹ thuật sẽ so khớp dữ liệu công trình với đúng mẫu và báo rõ phần nào đã có hồ sơ, phần nào cần xác minh thêm.
- Tách đúng ba giấy E60 và báo cáo E45
- Không suy rộng sang cửa sáu cánh
- Không đổi E thành EI
