Cửa thang máy chống cháy E45 TL-3300
Cửa tầng ba cánh đóng mở up-down, có báo cáo thử nghiệm riêng và phạm vi ứng dụng trực tiếp được ghi rõ. Trang này tách dữ liệu mẫu thử, giới hạn kích thước và điều kiện áp dụng để tránh dùng nhầm hồ sơ.
E45Kết luận báo cáo
03Cánh up-down
≤3.300Cao thông thủy mm
Câu trả lời ngắn
TL-3300-E45 đã có báo cáo để đối chiếu đúng mẫu
Báo cáo số 01032-2026/TNCL-TT1 ngày 19/05/2026 kết luận mẫu cửa ba cánh up-down TL-3300-E45 đạt E45. Đây không phải tuyên bố E45 cho mọi cửa hoặc mọi kích thước.
Báo cáo thử nghiệm
Công bố kết quả thử nghiệm/Báo cáo thử nghiệm gồm 53 trang.
Đạt E45
Kết luận theo tiêu chí tính toàn vẹn E trong điều kiện thử nghiệm.
Đúng mẫu, đúng phạm vi
Phải kiểm tra cả kích thước, cấu tạo, lắp đặt, khe hở và kết cấu gá.
Hai nhóm số liệu khác nhau
Tách kích thước mẫu thử khỏi phạm vi ứng dụng trực tiếp
Kích thước mẫu là bộ cửa đã đưa vào thử nghiệm. Dải áp dụng trực tiếp là phạm vi ghi trong báo cáo và vẫn đi kèm toàn bộ điều kiện về cấu tạo, vận hành và lắp đặt.
Phạm vi ứng dụng trực tiếp
TL-3300-E45
Kích thước thông thủy được ghi
Chiều rộng1.750–3.250 mm
Chiều cao≤ 3.300 mm
Chiều cao của sản phẩm tương tự phải thấp hơn hoặc bằng mẫu thử. Chiều rộng phải nằm trong đúng dải của bảng phạm vi.
Không phải bảng sản xuất mặc định: số đo cuối cùng còn phải so với ô chờ, kết cấu vách, bản vẽ và yêu cầu của dự án.Thử lúc 16:10 · 11/05/2026
CỬA 03 CÁNH UP-DOWN
Bộ cửa được đưa vào thử nghiệm
Lỗ mở thông thủy2.500 × 3.300 mm
Phủ bì cả khung2.900 × 4.910 mm
Ba tấm cánh, mỗi tấm 2.535 × 1.120 × 50 mm. Mẫu được thử trong điều kiện không chịu tải.
Tường gá mẫu: gạch nung xây vữa, khối lượng thể tích 1.000 kg/m³, dày 215 mm; lỗ mở 2.500 × 3.300 × 215 mm.Kết quả trong báo cáo
E45 là mốc kết luận, không phải tên gọi thay cho mọi điều kiện thử
Báo cáo ghi diễn biến đến phút 61. Website giữ nguyên các mốc quan sát chính và không nâng kết quả E45 thành E60 hoặc EI45.
Kết luận E45
Mẫu TL-3300-E45 được báo cáo kết luận đạt cấp E45.
Từ phút 46
Độ rò rỉ khí trên mỗi mét chiều rộng cửa vượt 3 m³/(phút·m).
Quan sát ngọn lửa
Không xuất hiện ngọn lửa duy trì quá 10 giây trong phép thử.
Theo dõi đến phút 61
Phép thử vẫn được tiếp tục sau mốc kết luận để ghi nhận diễn biến.
Nhận diện nguồn
Báo cáo 01032-2026/TNCL-TT1
Ban hành ngày 19/05/2026 cho sản phẩm của Công ty TNHH Cơ khí Tân Long.
Thuộc Trung tâm Nghiên cứu Ứng dụng Khoa học Kỹ thuật PCCC, CNCH — Trường Đại học PCCC.
Cùng TCVN 9311-1:2024 và EN 81-58:2003.
Cánh–khung hai bên 5 mm; giữa các cánh 2 mm; cánh–sill 5 mm.
Cách đọc đúng: báo cáo mô tả một mẫu cụ thể và phạm vi ứng dụng trực tiếp kèm điều kiện. Không tách riêng chữ “E45” để gắn cho cấu hình khác, số cánh khác hoặc bộ cửa có cấu tạo khác mẫu.
Điều kiện áp dụng trực tiếp
Nằm trong dải kích thước mới chỉ là điều kiện cần
Sản phẩm tại công trình phải được kiểm tra đồng thời theo mẫu thử và bảng phạm vi; không thể duyệt chỉ bằng một số đo rộng × cao.
Checklist bắt buộc
So khớp cả bộ cửa
Việc chào thầu, sản xuất, lắp đặt và nghiệm thu cần dùng hồ sơ hiện hành cùng bản vẽ đã duyệt của đúng dự án.
- Đúng model và số cánh: TL-3300-E45, ba cánh đóng mở up-down.
- Đúng kích thước: rộng 1.750–3.250 mm, cao không quá 3.300 mm.
- Đúng cấu tạo: các chi tiết của sản phẩm phải phù hợp cấu tạo mẫu thử.
- Đúng vận hành và lắp đặt: điều kiện vận hành, cách lắp và phía tác động lửa phải giống mẫu.
- Kiểm soát khe hở: khe giữa cánh và khung bao không lớn hơn mẫu đã thử.
- Kết cấu gá lắp: khối lượng thể tích từ 600 kg/m³ và chiều dày từ 100 mm.
Không đổi tên tài liệu
Báo cáo thử nghiệm không phải giấy chứng nhận kiểm định
Hai tài liệu có tên gọi, mục đích và cơ quan ban hành khác nhau. Website chỉ công bố đúng loại tài liệu đang có cho TL-3300-E45.
Tài liệu đang có
Công bố kết quả thử nghiệm/Báo cáo thử nghiệm số 01032-2026/TNCL-TT1, ngày 19/05/2026.
Tài liệu chưa có trong bộ đã nhận
Giấy chứng nhận kiểm định phương tiện PCCC riêng cho TL-3300-E45. Chỉ yêu cầu bổ sung nếu dự án cần đúng loại giấy này.
Không dùng cách viết: “giấy chứng nhận E45 TL-3300” khi nguồn đang đối chiếu chỉ là báo cáo/công bố kết quả thử nghiệm.
E khác EI
Báo cáo kết luận E45, không phải EI45
E là tiêu chí tính toàn vẹn. Ký hiệu EI còn yêu cầu thêm tiêu chí I về cách nhiệt. Khi thiết kế PCCC yêu cầu EI, phải dùng hồ sơ thể hiện đủ cả hai tiêu chí.
Chủ sở hữu sản phẩmCông ty TNHH Cơ khí Tân LongModel TL-3300-E45
Số báo cáo01032-2026/TNCL-TT1Ngày 19/05/2026
Kết luận được ghiE45Không tự đổi thành EI45 hoặc E60
Ngành nghề PCCCGiấy 93/GXN-PCCCGhi hạng mục cửa tầng thang máy ngăn cháy; không thay thế hồ sơ của model.
Ảnh đã được phép dùng
Phân biệt ảnh công trình, ảnh thử nghiệm và mẫu trong báo cáo
Ảnh giúp nhận biết bối cảnh và cấu hình, nhưng không thay cho bảng cấu tạo hoặc kết luận trong báo cáo thử nghiệm.
Ba lớp bằng chứng cần tách
01
02
03

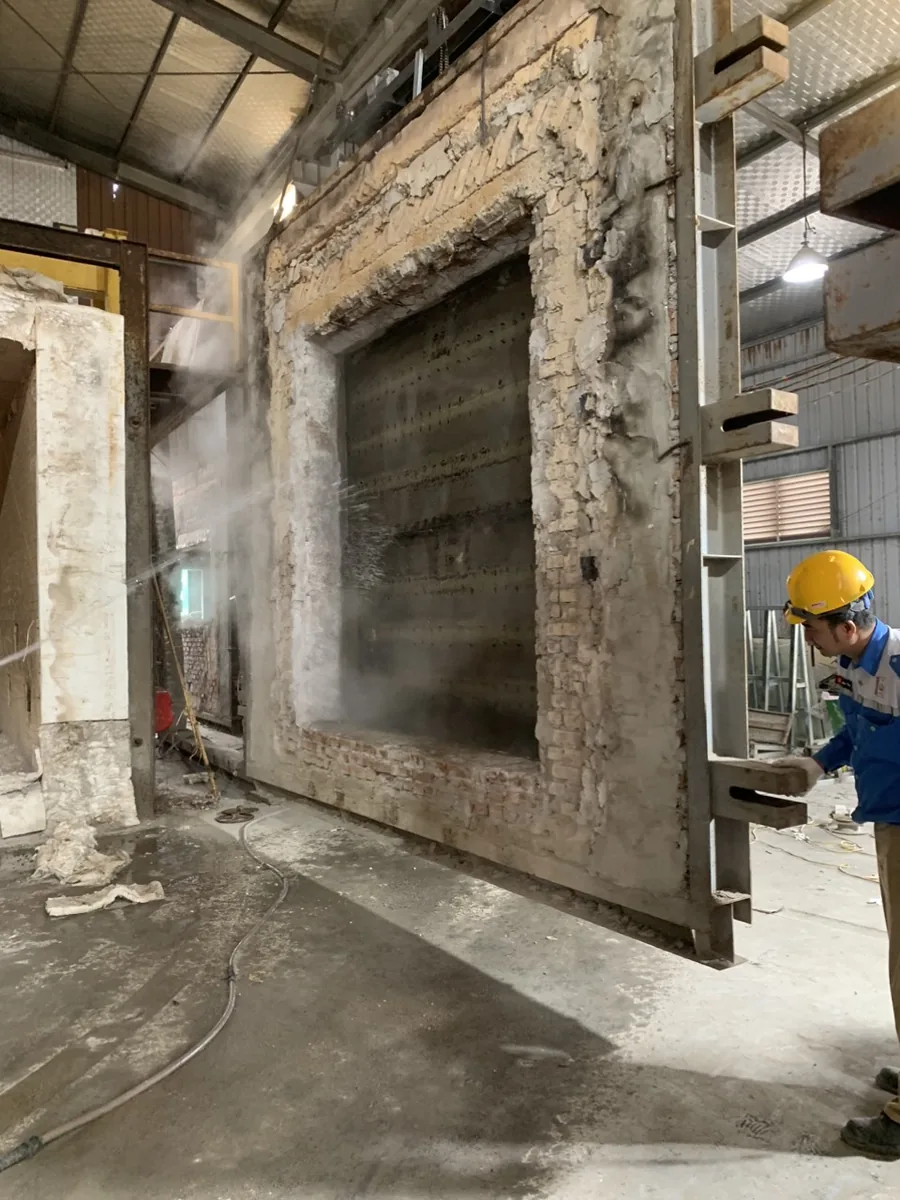

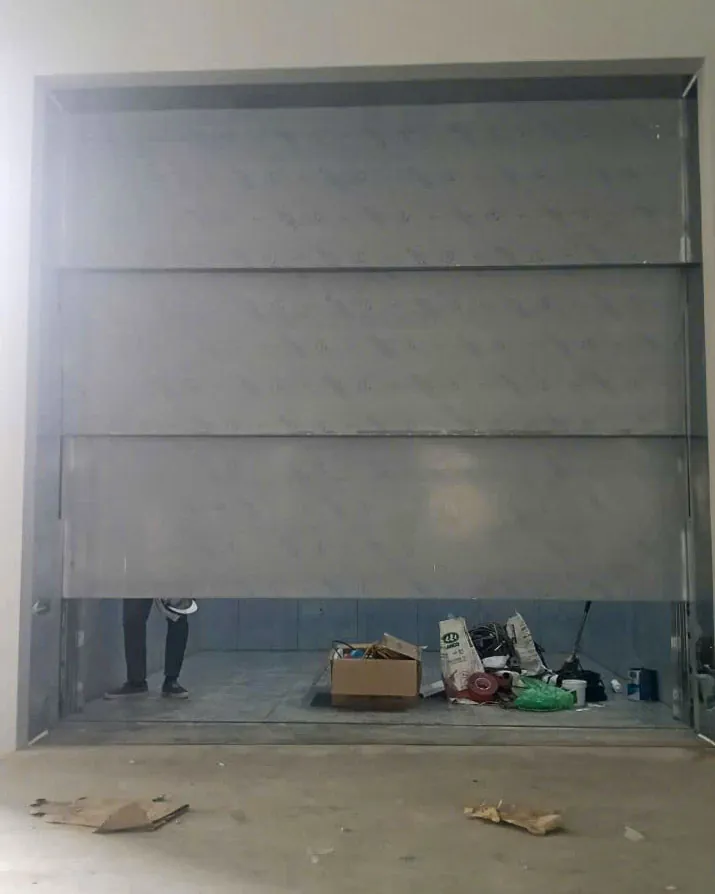

Ảnh thực tế

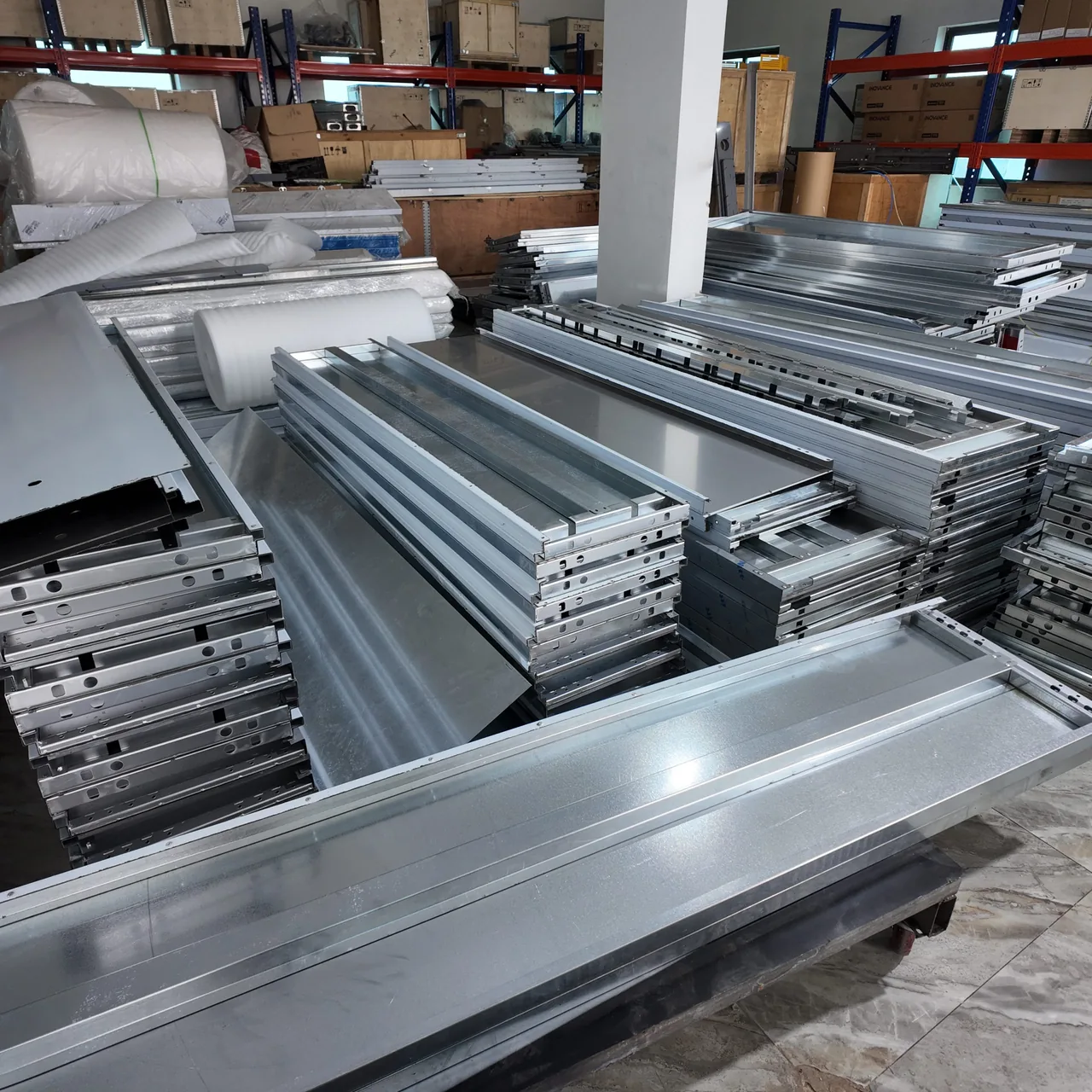

Cho thấy bối cảnh sản xuất, lắp đặt hoặc cấu hình nhìn thấy được.
Báo cáo thử nghiệm
Xác định mẫu, phương pháp, kết quả và phạm vi áp dụng trực tiếp.
Bản vẽ dự án
Khóa kích thước, cấu tạo, liên kết và điều kiện thi công của bộ cửa cụ thể.
Trước khi báo giá
Tám dữ liệu để kiểm tra TL-3300-E45
Gửi đủ dữ liệu giúp kỹ thuật phát hiện ngay trường hợp sai cấp yêu cầu, sai kiểu cửa, vượt kích thước hoặc không phù hợp kết cấu gá lắp.
Yêu cầu PCCC
Văn bản hoặc bản vẽ ghi rõ E45, EI45 hay một cấp khác.
Thông thủy
Chiều rộng và chiều cao cần đạt sau khi cửa mở hết.
Ô chờ
Rộng, cao, chiều dày và sai số xây dựng tại từng tầng.
Kết cấu vách
Loại vật liệu, chiều dày và dữ liệu khối lượng thể tích nếu có.
Hệ thang
Loại thang, tải trọng, số điểm dừng và cơ cấu cửa liên quan.
Số lượng cửa
Số bộ theo tầng và các vị trí có yêu cầu khác nhau.
Hoàn thiện
Vật liệu bề mặt, khung bao và yêu cầu phối hợp kiến trúc.
Ảnh, bản vẽ
Mặt bằng, mặt cắt, cao độ và ảnh hiện trạng công trình.
Trình tự kiểm tra
Bốn bước trước khi khóa phương án cửa E45
Mỗi bước phải có đầu vào kiểm tra được; chữ E45 không nên được thêm vào báo giá sau khi cấu hình cửa đã chốt theo một mẫu khác.
Xác nhận yêu cầu
Đọc đúng cấp E/EI, vị trí và loại hồ sơ dự án cần.
So model, kích thước
Kiểm tra ba cánh up-down, rộng 1.750–3.250 mm và cao ≤3.300 mm.
So điều kiện mẫu
Rà cấu tạo, vận hành, lắp đặt, phía lửa, khe hở và kết cấu gá.
Khóa bản vẽ, hồ sơ
Xác nhận bản hiện hành, vật liệu, số lượng và tài liệu bàn giao trước sản xuất.
Câu hỏi thường gặp
Những chỗ dễ dùng nhầm hồ sơ E45
Câu trả lời dưới đây bám theo báo cáo TL-3300-E45 đã được đối chiếu, không suy rộng sang model khác.
TL-3300-E45 là cửa mấy cánh và mở theo hướng nào?
Báo cáo mô tả cửa tầng thang máy ba cánh đóng mở up-down, tức các tấm cửa chuyển động theo phương đứng.
Phạm vi kích thước TL-3300-E45 là bao nhiêu?
Chiều rộng thông thủy từ 1.750 đến 3.250 mm và chiều cao thông thủy không quá 3.300 mm. Đây là phạm vi ứng dụng trực tiếp có điều kiện, không phải chỉ cần nằm trong dải là tự động phù hợp.
Báo cáo E45 có phải giấy chứng nhận kiểm định PCCC không?
Không nên gọi hai loại tài liệu này là một. Tệp đã đọc mang tên Công bố kết quả thử nghiệm và Báo cáo thử nghiệm. Bộ hồ sơ đã nhận chưa có Giấy chứng nhận kiểm định phương tiện PCCC riêng cho TL-3300-E45.
Kích thước nằm trong dải là đủ áp dụng chưa?
Chưa đủ. Cấu tạo, vận hành, cách lắp, phía tác động lửa, khe hở, chiều cao và kết cấu gá lắp còn phải đáp ứng điều kiện ghi trong báo cáo.
Có thể viết TL-3300-EI45 không?
Không. Báo cáo kết luận tiêu chí E45. EI45 còn đòi hỏi tiêu chí cách nhiệt I và phải có tài liệu thể hiện rõ tiêu chí đó.
Có thể dùng giấy E60 của cửa hai cánh cho TL-3300 ba cánh không?
Không. Khác model, số cánh và cấu tạo là khác mẫu. TL-2500-E60 là cửa hai cánh up-down; không chứng minh cho TL-3300 ba cánh.
