Tiêu chuẩn cửa chống cháy thang máy: đọc E, EI và hồ sơ thế nào?
QCVN của công trình, TCVN về phương pháp thử và tài liệu của model là ba tầng khác nhau. Không thể lấy một ký hiệu “60 phút” hoặc tên vật liệu để thay cho chuỗi đối chiếu này.
Biên soạn Cập nhật
QCVNyêu cầu công trình
TCVNphương pháp thử
MODELphạm vi sản phẩm
Nguồn nhà nước và tiêu chuẩn quốc gia
Ba nguồn cần mở trước khi diễn giải yêu cầu cửa tầng
Tình trạng dưới đây được rà soát ngày 08/09/2026. Khi áp dụng cho hợp đồng hoặc nghiệm thu, cần kiểm tra lại bản hiện hành và hồ sơ thiết kế được duyệt của dự án.
Sửa đổi 1:2023
Ban hành theo Thông tư 09/2023/TT-BXD; CSDL quốc gia về văn bản pháp luật ghi còn hiệu lực. Kiểm tra tình trạng ↗
TCVN 6396-58:2010
Tiêu chuẩn thử tính chịu lửa của cửa tầng thang máy, tương đương EN 81-58:2003. Mở cổng VSQI ↗
Hồ sơ được thẩm định
Yêu cầu áp dụng cuối cùng phải đặt trong công năng, chiều cao PCCC, tầng hầm, cấu tạo sảnh–giếng và bản vẽ của đúng công trình.
Lưu ý áp dụngNội dung mang tính tham khảo kỹ thuật. Giới hạn chịu lửa phải xác định theo hồ sơ thiết kế được thẩm định và tài liệu thử nghiệm/giấy phép của đúng cấu hình sản phẩm; không suy ra chỉ từ tên gọi hoặc vật liệu hoàn thiện.
Không đảo thứ tự
Bốn tầng tài liệu từ yêu cầu công trình đến cửa lắp thực tế
Mỗi tầng trả lời một câu hỏi khác nhau. Việc một sản phẩm được thử theo TCVN không tự xác nhận nó phù hợp mọi vị trí hoặc mọi dự án.
| Tầng đối chiếu | Câu hỏi cần trả lời | Không được suy diễn |
|---|---|---|
| 1. Quy chuẩn và hồ sơ thiết kế | Vị trí này cần chức năng gì, tiêu chí nào và bao nhiêu phút? | Không mặc định mọi cửa tầng đều E60, EI60 hoặc E120. |
| 2. Tiêu chuẩn thử | Mẫu được thử bằng phương pháp nào và đánh giá tiêu chí E, I hay W? | TCVN 6396-58 không phải giấy chứng nhận cho toàn bộ thang hoặc dự án. |
| 3. Tài liệu đúng model | Model, kiểu mở, kích thước, cấu tạo, phía tác động lửa và điều kiện biên có khớp không? | Không dùng giấy của bốn cánh cho sáu cánh hoặc dùng E60 thành EI60. |
| 4. Thi công và bàn giao | Cửa thực tế, liên kết, khe hở, vận hành, bản vẽ và hồ sơ có thống nhất không? | Không xem một tệp PDF là đủ để nghiệm thu khi sản phẩm lắp đặt khác mẫu. |
Ký hiệu giới hạn chịu lửa
E, EI và W không phải các cách viết thay thế
Số đứng sau ký hiệu là thời gian thử tính bằng phút. Vì vậy “cửa chống cháy 60 phút” vẫn thiếu thông tin nếu chưa biết tiêu chí cần chứng minh.
Tính toàn vẹn

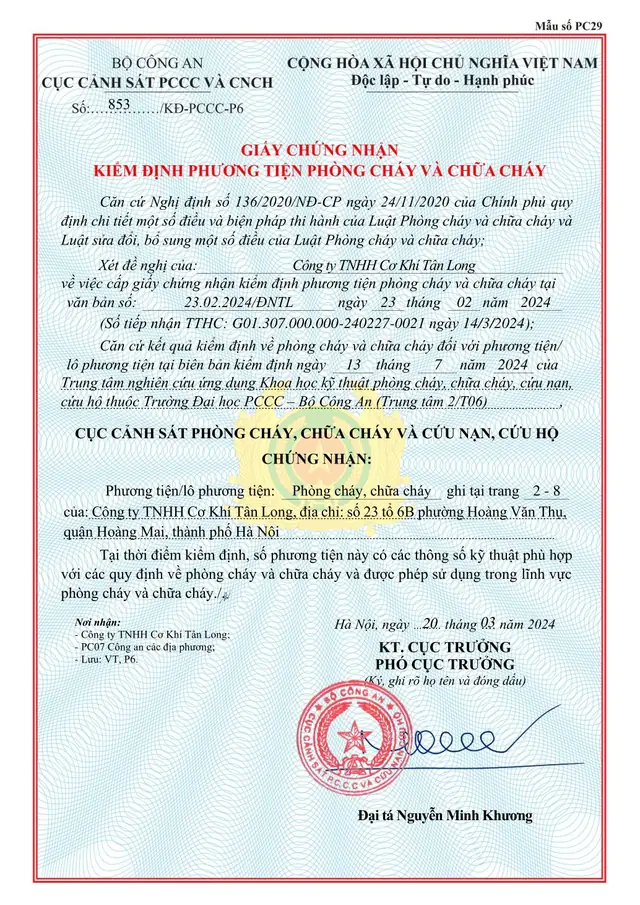

Liên quan khả năng duy trì tính toàn vẹn dưới điều kiện thử. Ba giấy Tân Long đang công khai cho TL-1000, TL-2000 và TL-2500 ghi E60.
Toàn vẹn và cách nhiệt
Cần đồng thời đáp ứng tiêu chí E và I. Không được thêm chữ I nếu tài liệu chỉ ghi E.
Hạn chế bức xạ
Là một tiêu chí riêng trong hệ ký hiệu; không mặc nhiên xuất hiện chỉ vì cửa làm bằng thép hoặc inox.
Cũng không đồng nghĩa “kín khói”: E, I và W không tự chứng minh chức năng kiểm soát rò khói nếu hồ sơ không có tiêu chí phù hợp.
Đối chiếu truy vấn 30–120 phút
Trạng thái hồ sơ, không phải danh mục cấp đang chào bán
Bảng trả lời các cách tìm E30, E60, E120, EI30, EI60, EI120 và 30/60/90/120 phút mà không biến chúng thành claim sản phẩm chưa được chứng minh.
| Truy vấn / yêu cầu | Ý nghĩa cần làm rõ | Tình trạng nguồn Tân Long công khai | Cách xử lý an toàn |
|---|---|---|---|
| E30 / cửa chống cháy 30 phút | Tiêu chí E trong 30 phút; không phải EI30. | Tem và bảng kê theo lô không được suy thành cấp chung; cần tài liệu đúng model. | |
| E45 | Tiêu chí E trong 45 phút. | Gọi đúng là báo cáo/công bố kết quả thử nghiệm, không gọi thành giấy chứng nhận kiểm định. | |
| E60 / cửa chống cháy 60 phút | Tiêu chí E trong 60 phút. | So đúng model, kiểu mở, kích thước, cấu tạo và toàn bộ điều kiện áp dụng. | |
| 90 phút / E120 / 120 phút | “90/120 phút” vẫn phải đi cùng tiêu chí; E120 khác EI120. | Chỉ tiếp nhận yêu cầu để kiểm tra; không tạo claim có hàng hoặc nâng cấp từ E60. | |
| EI30 / EI60 / EI120 | Đòi hỏi cả tính toàn vẹn và cách nhiệt trong thời gian tương ứng. | Yêu cầu hồ sơ thể hiện rõ tiêu chí I; không đổi E thành EI. |
Đọc riêng QCVN 06
E30 trong quy chuẩn không biến mọi sản phẩm thành E30
Bảng 2 của QCVN 06 nêu cửa giếng thang máy loại 2 là E30 khi có yêu cầu giới hạn chịu lửa. Đây là yêu cầu cấp công trình; vẫn phải kiểm tra vị trí áp dụng, hồ sơ thiết kế và tài liệu của đúng sản phẩm.
- Không phải mọi vị trí: điều kiện công trình quyết định cách áp dụng.
- Không phải E60: E30 và E60 là hai khoảng thời gian khác nhau.
- Không phải EI30: chữ I là tiêu chí bổ sung.
- Không phải giấy sản phẩm: quy chuẩn không thay tài liệu model.
- Không phải báo giá: cấp yêu cầu mới là một đầu vào.
- Không phải nghiệm thu: cửa lắp thực tế còn phải được đối chiếu.
Ba việc dễ bị gọi lẫn
Thử nghiệm chịu lửa, tài liệu sản phẩm và nghiệm thu cửa tầng
Tân Long không quảng cáo mình là phòng thử nghiệm. Website chỉ công khai tài liệu đã nhận, đối chiếu đúng loại giấy và yêu cầu kiểm tra lại bản hiện hành cho dự án.
TCVN 6396-58 mô tả phương pháp thử cửa tầng khi chịu lửa từ phía tầng, đo E và khi cần có thể đánh giá thêm bức xạ/cách nhiệt.
Cần đọc số tài liệu, đơn vị ban hành, model, cấu tạo, kích thước, điều kiện biên và loại tài liệu.
Bao gồm bản vẽ, sản phẩm thực tế, liên kết, khe hở, vận hành và danh mục tài liệu bàn giao theo yêu cầu dự án.
Vì vậy: tìm “thử nghiệm chịu lửa cửa tầng thang máy” là ý định thông tin; không nên diễn giải thành dịch vụ thử nghiệm của nhà sản xuất cửa nếu chưa có phạm vi năng lực riêng.
Trước báo giá, sản xuất và lắp đặt
Tám mục hồ sơ cửa chống cháy thang máy cần kiểm tra
Checklist này hỗ trợ trao đổi kỹ thuật; không phải biên bản nghiệm thu hoặc xác nhận tuân thủ.
Yêu cầu dự án
Vị trí, chức năng, tiêu chí E/EI/W và số phút theo hồ sơ được duyệt.
Loại tài liệu
Tiêu chuẩn, báo cáo thử, giấy phép/giấy tờ sản phẩm và phụ lục không được gọi lẫn.
Model, kiểu mở
Mã model, số cánh, mở tim hay up-down phải trùng phạm vi tài liệu.
Kích thước
Rộng và cao thông thủy phải nằm trong phạm vi nhưng đó chưa phải điều kiện duy nhất.
Cấu tạo
Cánh, khung, gân, ray, ngưỡng, khóa, đầu cửa và phụ kiện phải được đối chiếu.
Điều kiện biên
Kết cấu gá lắp, phía tác động lửa, khe hở và cách liên kết theo đúng tài liệu.
Bản hiện hành
Kiểm tra hiệu lực, số văn bản, phụ lục và tình trạng tài liệu tại thời điểm dự án.
Cửa lắp thực tế
Đối chiếu bản vẽ duyệt, nhãn/model, thi công, vận hành và hồ sơ bàn giao.
Câu hỏi về QCVN, TCVN và hồ sơ
Không dùng một dòng ký hiệu thay cho cả chuỗi bằng chứng
Nếu yêu cầu dự án khác tài liệu đang công khai, cần dừng để kiểm tra thay vì mặc định có thể quy đổi.
TCVN 6396-58 có phải giấy chứng nhận cửa chống cháy thang máy?
Không. TCVN 6396-58:2010 quy định phương pháp thử tính chịu lửa của cửa tầng. Một tiêu chuẩn thử không tự trở thành giấy tờ của mọi sản phẩm; vẫn phải kiểm tra tài liệu kết quả hoặc giấy phép của đúng model và phạm vi.
QCVN 06 có bắt buộc mọi cửa thang máy phải E60?
Không nên kết luận như vậy. Yêu cầu phải đọc theo công năng, chiều cao PCCC, tầng hầm, cấu tạo sảnh và giếng cùng hồ sơ thiết kế của đúng công trình. E60 chỉ được dùng cho model có tài liệu E60 phù hợp.
E60 và EI60 có giống nhau?
Không. E là tính toàn vẹn; EI gồm tính toàn vẹn và cách nhiệt. Tài liệu chỉ ghi E60 không chứng minh EI60 hoặc chức năng kín khói.
Cửa chống cháy 60 phút có nghĩa là E60 hay EI60?
Cụm “60 phút” đứng một mình chưa đủ. Phải ghi cả tiêu chí E, EI hoặc tiêu chí khác trong yêu cầu dự án và đối chiếu đúng tài liệu của mẫu.
Tân Long có thể chào E120 hoặc EI120 từ hồ sơ E60?
Không. Hồ sơ E60 không được nâng thành E120 hoặc EI120. Website chưa công khai tài liệu phù hợp cho các cấp đó nên chỉ tiếp nhận để kiểm tra, không xác nhận có sản phẩm.
Thử nghiệm chịu lửa và nghiệm thu cửa tầng có phải một việc?
Không. Thử nghiệm đánh giá mẫu trong điều kiện tiêu chuẩn; nghiệm thu dự án còn phải đối chiếu sản phẩm lắp thực tế, bản vẽ, phạm vi tài liệu, thi công, vận hành và hồ sơ bàn giao.
Đối chiếu trước khi chào
Gửi yêu cầu E/EI, kiểu cửa và kích thước
Kỹ thuật sẽ kiểm tra model nào đang có tài liệu phù hợp và báo rõ trường hợp chưa đủ cơ sở công bố.
- Ba model có giấy E60 công khai
- Một model có báo cáo thử nghiệm E45
- Không nâng E thành EI hoặc 60 thành 120 phút
