Hướng dẫn lập đề bài kỹ thuật
Cách chọn tải trọng thang máy tải hàng không chỉ từ số kg
Khối lượng hàng là dữ liệu đầu tiên, nhưng chưa đủ để chốt tải danh nghĩa. Cần đặt nó cùng dụng cụ bốc xếp, kích thước kiện, vị trí tải, tần suất và điều kiện công trình.
Biên soạn Cập nhật
- Không tự chốt model
- Không dùng kích thước mặc định
- Tách dữ liệu nguồn và kết luận kỹ thuật
04 bướcSàng lọc trước khảo sát
Bốc xếpXe đẩy, pallet truck hoặc xe nâng
Nhịp vận hànhLượt cao điểm và ca làm việc
Mặt bằngGiếng thang, cửa, pit và OH
Bốn bước sàng lọc
Đi từ một lượt hàng thực tế đến đề bài tải trọng
Các bước dưới đây giúp chuẩn bị dữ liệu. Tải danh nghĩa, kết cấu sàn, truyền động và kích thước cuối vẫn phải do kỹ thuật tính và xác nhận.
Chọn lượt vận chuyển lớn nhất
Ghi đúng tổ hợp hàng sẽ di chuyển trong cùng một lượt, kể cả pallet, xe đẩy hoặc thiết bị bốc xếp nếu chúng cùng đi vào cabin.
Đầu ra: danh sách vật tải và tổng khối lượng quan sát được.Đo kích thước phủ bì
Đo rộng × dài × cao ở trạng thái vận chuyển; ghi hướng đưa qua cửa và khoảng thao tác trước cửa tầng.
Đầu ra: kiện lớn nhất và luồng vào/ra dự kiến.Ghi cách tải tác dụng lên sàn
Với máy móc hoặc xe nâng, cung cấp chân đế, điểm kê, vị trí trọng tâm và dữ liệu bánh xe nếu có; không chỉ ghi tổng số kg.
Đầu ra: dữ liệu để kiểm tra tải tập trung và sàn cabin.Đặt tải vào nhịp vận hành
Ghi lượt giờ cao điểm, số ca, điểm dừng, hành trình và thời gian công trình cần phục vụ; đây là đầu vào để kỹ thuật kiểm tra cấu hình vận hành.
Đầu ra: hồ sơ nhu cầu, chưa phải bản thiết kế.Không chỉ tải trọng
Mỗi dữ liệu thay đổi một phần của phương án
Bảng này giải thích mối quan hệ, không đưa ra công thức chọn model hoặc hệ số chung cho mọi công trình.
| Dữ liệu cần ghi | Vì sao cần | Phần phải được kỹ thuật kiểm tra |
|---|---|---|
| Khối lượng lớn nhất mỗi lượt | Xác định trường hợp tải thực tế cần phục vụ | Tải danh nghĩa và các thành phần chịu tải |
| Kích thước kiện hoặc máy | Một kiện nhẹ nhưng cồng kềnh vẫn có thể cần không gian lớn | Cabin hữu dụng, cửa và vùng quay đầu |
| Xe đẩy, pallet truck, xe nâng | Dụng cụ có thể làm thay đổi tổng tải và cách tải truyền xuống sàn | Sàn cabin, ngưỡng cửa và tải tập trung |
| Số lượt và ca vận hành | Cùng tải nhưng nhịp sử dụng có thể khác nhau | Chu kỳ, điều khiển và cấu hình hệ thống |
| Số điểm dừng, hành trình | Quyết định hình học và phạm vi phục vụ của công trình | Giếng thang, dẫn động và giao diện xây dựng |
| Môi trường và yêu cầu PCCC | Bụi, nước, ăn mòn hoặc yêu cầu cháy không thể suy ra từ tải | Vật liệu, bảo vệ và hồ sơ đúng model/phạm vi |
Ba tình huống thường gặp
Cùng một con số kg nhưng câu hỏi kỹ thuật khác nhau
Ví dụ chỉ minh họa dữ liệu cần hỏi; không phải cấu hình mẫu hoặc kết luận tải trọng.
Hàng đóng pallet
Ghi tổng khối lượng pallet và hàng, kích thước phủ bì, số pallet mỗi lượt và thiết bị dùng để đưa hàng qua ngưỡng cửa.
- Pallet truck có vào cabin?
- Có cần quay đầu trước hoặc trong cabin?
- Tải đặt đều hay dồn tại một vùng?
Thiết bị có chân đế
Tổng khối lượng chưa mô tả được cách tải truyền xuống sàn. Cần bản vẽ máy hoặc vị trí chân đế, trọng tâm và phương án di chuyển.
- Máy đặt trên con lăn hay xe chuyên dụng?
- Điểm kê nằm ở đâu?
- Hướng đưa máy qua cửa?
Kiện nhẹ nhưng cồng kềnh
Trong tình huống này, kích thước hữu dụng và đường di chuyển có thể là dữ liệu sàng lọc quan trọng hơn tổng khối lượng.
- Đường chéo kiện có qua được cửa?
- Có đủ khoảng xoay trước cửa tầng?
- Một cửa hay cần xuyên cabin?
Ví dụ có nguồn đối chiếu
Hai dự án 3.000 kg vẫn được tách riêng từng cấu hình

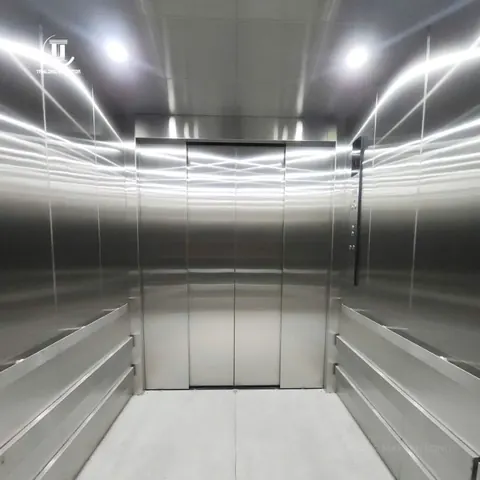

Website đang có hai dự án 3.000 kg tại Hải Phòng và Hưng Yên với số điểm dừng khác nhau. Bản vẽ tham khảo 3.000 kg lại là một nguồn riêng, không được gộp thành “kích thước chuẩn”.
Hỏi đáp chọn tải
Những nhầm lẫn nên loại bỏ trước khi xin báo giá
Một brief rõ giúp kỹ thuật hỏi đúng phần còn thiếu và tránh dùng nhầm con số tham khảo.
Chọn tải trọng chỉ theo khối lượng hàng được không?
Không nên. Cần ghi trường hợp vận chuyển lớn nhất, dụng cụ bốc xếp nếu cùng vào cabin, kích thước kiện, tải tập trung, tần suất và mặt bằng. Kỹ thuật sẽ xác nhận tải danh nghĩa sau khi đối chiếu.
Xe nâng có được tính vào tải thang không?
Nếu xe nâng đi vào cabin, phải cung cấp khối lượng xe, hàng, kích thước và dữ liệu bánh xe để kỹ thuật kiểm tra. Nếu xe chỉ dừng ngoài cửa, vẫn cần kiểm tra khẩu độ và ngưỡng cửa.
Hai thang cùng tải trọng có thể khác kích thước cabin không?
Có. Cabin và cửa phụ thuộc hình học hàng hóa, cách bốc xếp, luồng vào ra và mặt bằng. Không lấy kích thước của một dự án làm mặc định cho dự án khác.
Dải 300–10.000 kg trong catalogue có phải bảng chọn nhanh không?
Không. Đây là dải tải tham khảo về năng lực sản phẩm, không phải lời khuyên chọn tải cho từng công trình. Mỗi dự án vẫn cần dữ liệu hàng, vận hành và mặt bằng để tính riêng.
Kiểm tra đề bài tải trọng
Gửi trường hợp vận chuyển lớn nhất đang có
Chưa cần tự chọn model. Hãy chuẩn bị hàng, dụng cụ bốc xếp, số điểm dừng và mặt bằng để kỹ thuật xác định dữ liệu còn thiếu.
- Tách khối lượng hàng và dụng cụ bốc xếp
- Đối chiếu kiện lớn nhất với cabin, cửa
- Khoanh vùng phần cần đo tại công trình
