Hàng và bốc xếp
Ghi kích thước kiện lớn nhất, pallet, xe đẩy hoặc xe nâng dùng khi đưa hàng.
Cửa mở đối xứng từ tâm

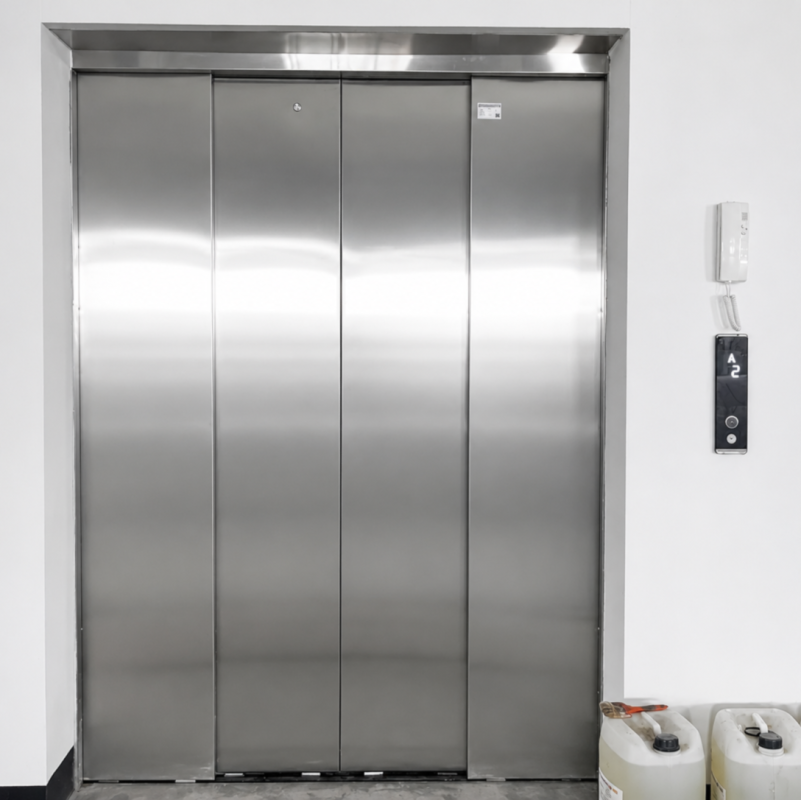

Thang tải hàng cửa 4 cánh mở tim
Model TL-2000-E60 có phạm vi thông thủy rộng 1.400–2.600 mm, cao không quá 2.400 mm; phương án thực tế vẫn phải khớp đầy đủ cấu tạo và điều kiện của hồ sơ.
Nguyên lý cấu hình4 tấm cửa
Cách cửa làm việc
Bốn tấm xếp về hai phía từ đường tâm
Sơ đồ chỉ minh họa nguyên lý chuyển động. Kích thước tấm, ray dẫn hướng, cơ cấu truyền động, khung bao và liên kết được xác nhận trong bản vẽ kỹ thuật của từng dự án.
- Lối mở được bố trí đối xứng theo tâm cửa
- Cần kiểm tra không gian xếp cánh ở cả hai phía
- Khẩu độ phải đọc cùng kích thước hàng và dụng cụ bốc xếp
- E60 đã có hồ sơ TL-2000 nhưng không áp dụng ngoài phạm vi
Bốn điểm phải khóa
Không chốt cửa chỉ từ chiều rộng thông thủy
Cùng một khẩu độ mong muốn nhưng hàng hóa, vị trí lắp, chiều dày vách và phần cơ cấu có thể dẫn đến cấu hình khác nhau.
Ô chờ và khẩu độ
Đo rộng, cao, chiều dày vách và phần không gian có thể dành cho cửa hai bên.
Luồng vận chuyển
Xác định một cửa, xuyên cabin hoặc cách tiếp cận khác để bố trí cửa tầng và cửa cabin.
Hồ sơ áp dụng
Đối chiếu E60 theo đúng mẫu, cấu tạo, vật liệu, kích thước và điều kiện dự án.
Dữ liệu khảo sát
Gửi đúng đầu vào để kỹ thuật phản hồi nhanh
Nếu chưa có bản vẽ đầy đủ, ảnh chụp ô chờ kèm kích thước sơ bộ vẫn giúp khoanh vùng câu hỏi cần làm rõ.
Phiếu đầu vào tối thiểu6 nhóm
Hàng hóaLoại, khối lượng và kích thước lớn nhất
Bốc xếpBằng tay, xe đẩy, pallet truck hay xe nâng
Công trìnhSố điểm dừng, hành trình và chiều cao tầng
CửaKhẩu độ và kích thước ô chờ hiện có
Khai thácSố lượt chạy và ca vận hành dự kiến
PCCCYêu cầu E60 và tài liệu dự án đang có
Hồ sơ đã đối chiếu
TL-2000-E60 · cửa 4 cánh mở tim
Thông tin dưới đây được đọc từ chứng nhận 853/KĐ-PCCC-P6 ngày 20/03/2024. Đây là tóm tắt tra cứu, không thay thế PDF gốc và việc xác nhận hồ sơ hiện hành cho từng đơn hàng.
Phạm vi kích thước ghi trong chứng nhận
Cửa bốn cánh đóng mở trung tâm, thử ở trạng thái không chịu tải.
- Rộng thông thủy: 1.400–2.600 mm
- Cao thông thủy: không quá 2.400 mm
- Chứng nhận: 853/KĐ-PCCC-P6
Phải phù hợp mẫu đã thử
Hồ sơ yêu cầu đúng cấu tạo, vận hành, lắp đặt, phía tiếp xúc lửa và khe hở; kết cấu đỡ có khối lượng thể tích tối thiểu 600 kg/m³, dày tối thiểu 100 mm.
- Không suy rộng sang cửa 6 cánh
- Không dùng ±30% như quy tắc thiết kế độc lập
- Kiểm tra PDF hiện hành trước chào thầu, nghiệm thu
Cấu hình liên quan
So sánh trước khi khóa phương án
Nếu mặt bằng không phù hợp phần xếp cánh hai bên, kỹ thuật có thể đánh giá nhóm cửa khác.
Hỏi đáp cấu hình
Ba điểm khách hàng thường cần xác nhận
Kết luận cuối cùng phải nằm trong bản vẽ và phạm vi hồ sơ đã duyệt.
Cửa 4 cánh và 6 cánh mở tim khác nhau thế nào?
Cả hai cùng mở đối xứng từ tâm nhưng khác số tấm, cách xếp cánh và yêu cầu không gian cơ cấu. Cần đo ô chờ và xác định khẩu độ trước khi chọn.
E60 có áp dụng cho mọi kích thước cửa 4 cánh không?
Không. TL-2000-E60 ghi rộng thông thủy 1.400–2.600 mm, cao không quá 2.400 mm; đồng thời sản phẩm phải đáp ứng cấu tạo, vật liệu, vận hành, lắp đặt và các điều kiện của mẫu thử.
Có thể báo giá khi chưa có bản vẽ không?
Có thể trao đổi sơ bộ từ ảnh hiện trạng, kích thước ô chờ, loại hàng, tải trọng, số điểm dừng và vị trí công trình. Báo giá kỹ thuật cuối cần dữ liệu được xác nhận.
Kiểm tra 4 cánh mở tim
Gửi ô chờ và hàng hóa cần vận chuyển
Kỹ thuật sẽ xác định phần dữ liệu còn thiếu trước khi chốt cấu hình.
- Kiểm tra khẩu độ và phần xếp cánh
- Đối chiếu cách bốc xếp
- Khoanh vùng hồ sơ E60
